Каталог запчастей
-
Hyundai
-
HL760-9
- CAB SUB ASSY(1/4)

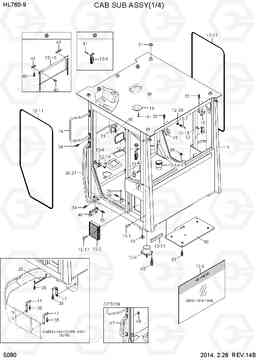

CAB SUB ASSY(1/4) фронтального погрузчика колесного Hyundai HL760-9
CAB SUB ASSY(1/4) фронтального погрузчика колесного Hyundai HL760-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5080
Наименование:CAB SUB ASSY(1/4)
Версия:2014. 2.28 REV.14B
CAB SUB ASSY(1/4) HL760-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71LM-10002 | Кабина югу сборе | 1 |
SEE 5090~5110
|
|
| * | 71LM-10003 | CABIN SUB ASSY | 1 |
SEE 5090~5110
|
|
| * | 71LM-10004 | CABIN SUB ASSY | 1 |
SEE 5090~5110
|
|
| * | 71LM-10005 | CABIN SUB ASSY | 1 |
SEE 5090~5110
|
|
| * | 71LM-10006 | CABIN SUB ASSY | 1 |
NOT USED
|
|
| * | 71LM-10007 | CABIN SUB ASSY | 1 |
SEE 5090~5110
|
|
| * | 71LM-10008 | CABIN SUB ASSY | 1 |
SEE 5090~5110
|
|
| * | 71LM-10009 | CABIN SUB ASSY | 1 |
SEE 5090~5110
|
|
| 1 | 71LM-11002 | Кабина ва | 1 | ||
| 1 | 71LM-11003 | Кабина ва | 1 | ||
| 1 | 71LM-11004 | Кабина ва | 1 | ||
| 1 | 71LM-11005 | Кабина ва | 1 | ||
| 1 | 71LM-11006 | Кабина ва | 1 |
NOT USED
|
|
| 1 | 71LM-11007 | Кабина ва | 1 | ||
| 1 | 71LM-11008 | Кабина ва | 1 | ||
| 1 | 71LM-11009 | кабина ва | 1 | ||
| 12 | 71LM-29002 | Комплектующие | 1 | ||
| 12 | 71LM-29003 | Комплектующие | 1 | ||
| 12-1 | 71EH-13150 | бампер резины | 4 | ||
| 12-10 | 71LM-29042 | солнце экран | 1 | ||
| 12-10 | 71LM-29043 | SUN SCREEN | 1 | ||
| 12-11 | 71LM-29112 | Уплотнитель | 1 | ||
| 12-12 | 71LM-29122 | Уплотнитель | 1 | ||
| 12-13 | 71N6-02920 | крюк пальто | 1 | ||
| 12-14 | 71Q6-22410 | пепельница | 1 | ||
| 12-17 | S091-050152 | Болт крыла | 2 | ||
| 12-17 | S091-050152 | Болт крыла | 4 | ||
| 12-18 | S141-040156 | Винт с потайной головкой | 5 | ||
| 12-19 | S145-080166 | Болт | 2 | ||
| 12-2 | 71LB-00290 | Фильтр в сборе | 1 | ||
| 12-2 | 71LM-00290 | Фильтр в сборе | 1 | ||
| 12-20 | S205-10200B | Гайка | 2 | ||
| 12-21 | 71LM-29140 | коврик экран | 2 | ||
| 12-3 | 71LB-01170 | зеркало комната | 2 | ||
| 12-3 | 71LB-01170 | зеркало комната | 1 | ||
| 12-4 | 71LG-00031 | Подушка кабины (резионовая опора) | 4 | ||
| 12-5 | @ | BACK LATCH ASSY-LH | 1 |
SEE 5100
|
|
| 12-6 | 71LM-21912 | Щеколда | 1 | ||
| 12-7 | 71LM-22422 | наклона ручки нападающий | 1 | ||
| 12-8 | @ | BACK LATCH ASSY-LH | 1 |
SEE 5110
|
|
| 12-9 | 71LM-29012 | HAMMER | 1 | ||
| 13 | 71LM-29502 | Наклейка комплект | 1 | ||
| 13-1 | 91N6-07290 | Наклейка огонь | 1 |
8020 ITEM 20-9
|
|
| 13-2 | 91N6-07261 | Наклейка альтернативный выход | 1 |
8020 ITEM 20-8
|
|
| 13-3 | 91LB-01340 | Наклейка молоток | 1 |
8020 ITEM 20-7
|
|
| 13-4 | 91LB-01240 | Наклейка пролонгировать | 1 |
8020 ITEM 20-6
|
|
| 13-5 | 91LB-01230 | Наклейка макс ч / длинна | 1 |
8020 ITEM 20-5
|
|
| 13-6 | 91LB-21010 | Солнцезащитная самоклеющаяся лента | 1 | ||
| 14 | 71LM-01692 | Поручень | 2 | ||
| 15 | 71LM-10012 | Кронштейн кровельное покрытие | 2 | ||
| 16 | 71LM-21422 | Петля тело | 6 | ||
| 17 | 71LM-28012 | Пластина | 3 | ||
| 18 | 71LM-28022 | Вставка | 4 |
SEE 4070
|
|
| 19 | 71LM-28052 | знак лампа маяка | 1 |
BEACON LAMP
|
|
| 21 | 71LM-28122 | Перила столб, LH | 1 | ||
| 22 | 71LM-28132 | Нападающий против LH | 1 | ||
| 23 | 71LM-11282 | поддержка ва | 2 | ||
| 24 | 71LM-28142 | Перила столб, относительной влажности | 1 | ||
| 26 | 74L3-04450 | Шайба медная | 6 | ||
| 31 | 71LB-01110 | Шайба кровельное покрытие | 6 | ||
| 32 | S037-122526 | Болт | 12 | ||
| 34 | S037-102026 | Болт | 16 | ||
| 35 | S035-082026 | Болт | 16 | ||
| 36 | S145-080166 | Болт | 12 | ||
| 41 | S141-060156 | Винт с потайной головкой | 6 | ||
| 43 | S002-060166 | SCREW-TRUSHEAD | 14 | ||
| 44 | 71LM-11650 | Кронштейн экран RR 1 | 1 | ||
| 45 | 71LM-11660 | Кронштейн экран RR 2 | 1 | ||
| 46 | 71LM-11670 | Кронштейн ва FR крышка | 1 | ||
| 47 | 41QA-40150 | Заглушка | 6 | ||
| 49 | 71LM-28220 | Крышка основного насоса | 1 | ||
| 50 | S037-102056 | Болт барашек / шестигранная шайба | 6 |
