Каталог запчастей
-
Hyundai
-
HL760-9A
- STEERING HYDRAULIC PIPING 1
STEERING HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760-9A
STEERING HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL760-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3060
Наименование:STEERING HYDRAULIC PIPING 1
Версия:2013. 12.31 REV.13M

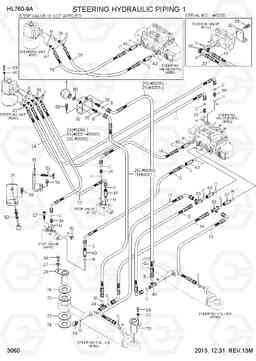

STEERING HYDRAULIC PIPING 1 HL760-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | P930-082027 | Шланг в сборе | 1 | ||
| 12 | P930-086022 | Шланг в сборе | 1 | ||
| 12 | P930-082022 | Шланг в сборе | 1 | ||
| 13 | P930-086024 | Шланг в сборе | 1 | ||
| 14 | P930-086026 | Шланг в сборе | 1 | ||
| 15 | P930-086017 | Шланг в сборе | 1 | ||
| 16 | P930-086016 | Шланг в сборе | 1 | ||
| 16 | P930-082016 | Шланг в сборе | 1 | ||
| 17 | P930-086030 | Шланг в сборе | 1 | ||
| 19 | P910-044018 | Шланг в сборе | 1 | ||
| 19 | P920-066014 | Шланг в сборе | 1 | ||
| 19 | P930-066015 | Шланг в сборе | 1 | ||
| 20 | P910-044023 | Шланг в сборе | 1 | ||
| 20 | P920-066015 | Шланг в сборе | 1 | ||
| 21 | P930-066016 | Шланг в сборе | 1 | ||
| 22 | P930-086010 | Шланг в сборе | 2 | ||
| 22 | P930-086010 | Шланг в сборе | 1 | ||
| 22 | P930-086010 | Шланг в сборе | 1 | ||
| 22 | P930-082010 | Шланг в сборе | 1 | ||
| 24 | P930-082028 | Шланг в сборе | 1 | ||
| 27 | 61L7-10290 | Шайба | 4 | ||
| 29 | 31LM-30320 | Палец | 4 | ||
| 30 | 31LC-30090 | Пластина | 1 | ||
| 30 | 31WD-30090 | Пластина | 1 | ||
| 31 | 31LL-30201 | Пластина | 2 | ||
| 34 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 35 | 31FG-10020 | Колено 90 | 2 | ||
| 35 | 31LP-40400 | CONNECTOR ASSY | 2 | ||
| 35 | 31WD-40400 | CONNECTOR ASSY | 2 | ||
| 36 | 31LB-30130 | Штуцер -90 | 2 | ||
| 37 | 31N8-40200 | Разъем ORFS, долго | 1 | ||
| 39 | X500-110003 | Разъем | 4 | ||
| 43 | X511-108533 | Разъем ORFS, долго | 5 | ||
| 47 | X530-110003 | Штуцер | 2 | ||
| 49 | X840-535153 | Переходник | 2 | ||
| 49 | X840-535253 | Переходник | 2 | ||
| 50 | X840-535353 | Переходник | 2 | ||
| 52 | 31LM-30072 | Болт | 2 | ||
| 53 | S017-100856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 54 | S017-16030D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 55 | S035-082056 | Болт | 2 | ||
| 56 | S037-122556 | Болт | 6 | ||
| 57 | S109-100706 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 6 | 31LM-30360 | Гидроаккумулятор | 2 | ||
| 60 | S441-10000B | Шайба | 4 | ||
| 73 | 31L9-30160 | прокладка (1.0mm) | 3 | ||
| 76 | 31L9-30150 | прокладка (0.5mm) | 3 | ||
| 78 | P910-086024 | Шланг в сборе | 1 |
JOYSTICK STEER
|
|
| 78 | P910-082024 | Шланг в сборе | 1 |
JOYSTICK STEER
|
|
| 79 | P910-086025 | Шланг в сборе | 1 |
JOYSTICK STEER
|
|
| 79 | P910-082025 | Шланг в сборе | 1 |
JOYSTICK STEER
|
|
| 80 | P391-080000 | Шайба медная | 2 | ||
| 81 | P930-086012 | Шланг в сборе | 1 | ||
| 82 | P220-110104 | Заглушка | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 18 | ||
| G | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-018004 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| K | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 |
