BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL760-9A
BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL760-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3090
Наименование:BRAKE HYDRAULIC PIPING 2
Версия:2013. 10.31 REV.13K

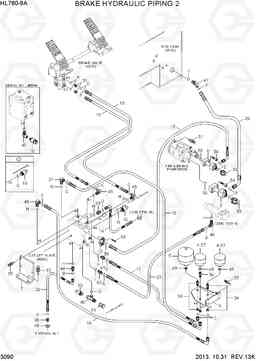

BRAKE HYDRAULIC PIPING 2 HL760-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31Q4-40810 | Датчик давления | 3 |
SEE ILLUST
|
|
| 12 | P173-120102 | фланец гидрокси, сплит | 1 | ||
| 13 | P970-124040 | шланг в сборе тыс 45x0 | 1 | ||
| 14 | P930-082064 | Шланг в сборе | 1 | ||
| 15 | P930-063016 | Шланг в сборе | 1 | ||
| 16 | P930-063012 | Шланг в сборе | 1 | ||
| 17 | P930-063010 | Шланг в сборе | 1 | ||
| 18 | P910-063008 | Шланг в сборе | 1 | ||
| 19 | P910-063009 | Шланг в сборе | 1 | ||
| 20 | P930-043018 | Шланг в сборе | 1 | ||
| 21 | P910-082018 | Шланг в сборе | 1 | ||
| 26 | P920-202012 | Шланг в сборе | 1 | ||
| 26 | P930-202019 | Шланг в сборе | 1 | ||
| 30 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 31 | 31FG-80410 | Разъем | 2 | ||
| 34 | 31LB-40400 | Соединитель | 3 | ||
| 35 | 31LH-40120 | Соединитель | 1 | ||
| 37 | 31N1-40130 | Колено 90, длинный, ORFS | 1 | ||
| 4 | 81L1-0003 | Гидроаккумулятор | 2 | ||
| 40 | 31LL-42550 | Колено 90 | 1 | ||
| 40 | 31Q6-30040 | Тройник б / тип, ORFS | 1 | ||
| 41 | X500-110002 | Разъем | 1 | ||
| 42 | X500-110003 | Разъем | 1 | ||
| 43 | X500-110012 | Разъем | 1 | ||
| 44 | X500-110013 | Разъем | 1 | ||
| 45 | X520-110002 | Штуцер 90 orfs | 3 | ||
| 46 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 47 | X530-110006 | Штуцер | 1 | ||
| 47 | X520-110006 | Штуцер 90 orfs | 1 | ||
| 48 | P392-100000 | Шайба медная | 1 | ||
| 49 | P392-220000 | Шайба медная | 3 | ||
| 5 | 31LL-40020 | Гидроаккумулятор | 1 | ||
| 50 | S035-082556 | Болт | 3 | ||
| 51 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 51 | S037-102556 | Болт | 2 | ||
| 52 | S037-122556 | Болт | 6 | ||
| 53 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 54 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 55 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 56 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 57 | 31LC-80030 | Гидроаккумулятор | 2 |
ARTIC
|
|
| 6 | 31LL-40150 | Пластина | 1 | ||
| 63 | X710-100103 | Крышка | 1 | ||
| 7 | 31LL-42511 | Пластина | 1 | ||
| 8 | 31LL-42530 | фланцевые ва | 1 | ||
| 9 | 31LL-42540 | фланцевые ва | 1 | ||
| A | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| B | S621-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-012001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| D | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| E | S621-018001 | О кольцо | 2 | ||
| F | S621-025001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| H | S631-014004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| I | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| J | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 |
