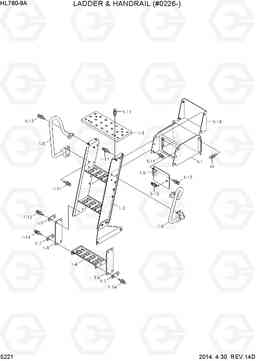

LADDER & HANDRAIL (#0226-) фронтального погрузчика колесного Hyundai HL760-9A
LADDER & HANDRAIL (#0226-) фронтального погрузчика колесного Hyundai HL760-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5221
Наименование:LADDER & HANDRAIL (#0226-)
Версия:2014. 4.30 REV.14D
LADDER & HANDRAIL (#0226-) HL760-9A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 76LL-60011 | LADDER TOTAL ASSY-LH | 1 | ||
1 | 76LL-60021 | LADDER TOTAL ASSY-RH | 1 | ||
1-1 | 76LL-60101 | BOX WA | 1 | ||
1-10 | 76LL-60280 | LATCH ASSY | 1 | ||
1-11 | S037-122556 | Болт | 14 |
LH
|
|
1-11 | S037-122556 | Болт | 18 |
RH
|
|
1-12 | S037-123056 | Болт | 2 | ||
1-13 | S037-123556 | Болт | 2 | ||
1-14 | S037-124056 | Болт | 6 | ||
1-15 | S037-082056 | Болт | 2 | ||
1-16 | 76LL-60291 | COVER WA | 1 |
RH ONLY
|
|
1-2 | 76LL-60111 | LADDER WA-LH | 1 | ||
1-2 | 76LL-60211 | LADDER WA-RH | 1 | ||
1-3 | 76LL-60120 | покрытия не скольжению | 1 | ||
1-4 | 73LK-60130 | шаг в сборе | 1 | ||
1-5 | 76LL-60150 | перила RH, передняя | 1 | ||
1-6 | 76LL-60160 | канала ва | 1 | ||
1-7 | 73LK-60170 | Пластина | 4 | ||
1-8 | 71WD-50150 | RUBBER PLATE | 2 |
SB-I-2014-06.PDF
|
|
1-9 | 76LL-60190 | COVER WA | 1 | ||
14 | S037-123056 | Болт | 8 |
