Каталог запчастей
-
Hyundai
-
HL760-9A(W/HANDLER)
- RADIATOR SUB ASSY
RADIATOR SUB ASSY фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER)
RADIATOR SUB ASSY фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1040
Наименование:RADIATOR SUB ASSY
Версия:2014. 10.31 REV.14K

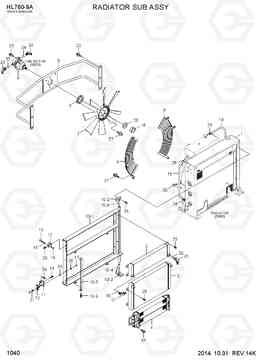

RADIATOR SUB ASSY HL760-9A(W/HANDLER)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11LL-35770 | RADIATOR SUB ASSY | 1 | ||
| 1 | @ | RADIATOR TOTAL ASSY | 1 |
SEE 1045
|
|
| 10 | 11LL-35780 | HINGE ASSY | 1 | ||
| 10 | 11LL-35780 | HINGE ASSY | 1 | ||
| 10-1 | 11LL-35790 | Кронштейн | 1 | ||
| 10-2 | 11LL-30750 | Петля ва | 1 | ||
| 10-3 | 11LL-30760 | HINGE WA | 1 | ||
| 10-4 | S741-242535 | Du busingh фланец | 2 | ||
| 10-5 | 11LL-35820 | Пластина | 2 | ||
| 10-6 | S037-102556 | Болт | 4 | ||
| 11 | 11LK-31760 | Пластина | 1 | ||
| 12 | 11LL-30790 | Пластина | 2 | ||
| 13 | 11LK-31750 | защелки в сборе | 1 | ||
| 14 | P760-011200 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P760-043105 | Шланг резиновый низкой | 1 | ||
| 16 | S285-101006 | гайка с фланцем | 4 | ||
| 17 | S205-161006 | Гайка | 1 | ||
| 18 | 11LL-35230 | Гайка | 1 | ||
| 19 | 71EH-13150 | бампер резины | 2 | ||
| 2 | 11LL-35073 | T/M OIL COOLER ASSY | 1 | ||
| 20 | S441-160006 | Шайба | 3 | ||
| 21 | 71LD-80180 | STRIKER | 1 | ||
| 22 | S037-123556 | Болт | 2 | ||
| 23 | S037-122056 | Болт | 6 | ||
| 24 | S033-062516 | Болт | 4 | ||
| 25 | S037-102556 | Болт | 15 | ||
| 26 | S037-122556 | Болт | 6 | ||
| 27 | S037-102056 | Болт барашек / шестигранная шайба | 12 | ||
| 28 | S572-360006 | Зажим типа Проволока | 2 | ||
| 29 | S520-017000 | Зажим | 1 | ||
| 3 | 11LL-35051 | Радиатор масляной для гидравлики в сборе | 1 | ||
| 30 | 31L7-10210 | модули зажим для труб | 1 | ||
| 31 | X520-110004 | Штуцер 90 orfs | 2 | ||
| 32 | 31FN-20070 | Штуцер -90 | 2 | ||
| 33 | 31FG-80400 | Колено 90 | 1 | ||
| 34 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | S037-103056 | Болт барашек / шестигранная шайба | 4 | ||
| 4 | 11LK-35400 | AXLE OIL COOLER | 1 | ||
| 5 | 11LL-35215 | Кронштейн | 1 | ||
| 5 | 11LL-35215 | Кронштейн | 1 | ||
| 6 | @ | FAN MOTOR | 1 |
SEE 1033
|
|
| 6 | @ | FAN MOTOR | 1 |
SEE 1033
|
|
| 7 | 11LL-35320 | Вентилятор | 1 | ||
| 7 | 11LL-35321 | Вентилятор | 1 | ||
| 7 | 11LL-35320 | Вентилятор | 1 | ||
| 7 | 11LL-35321 | Вентилятор | 1 | ||
| 8 | 11LL-35220 | Адаптер | 1 | ||
| 8 | 11LL-35220 | Адаптер | 1 | ||
| 9 | 11LL-35670 | кожух вентилятора ва заднего | 2 | ||
| 9 | 11LL-35670 | кожух вентилятора ва заднего | 2 |
