Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER)

Код подсистемы:3010

Наименование:MAIN HYDRAULIC PIPING 1

Версия:

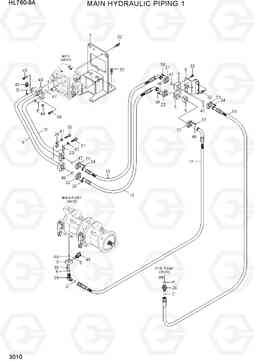

MAIN HYDRAULIC PIPING 1 HL760-9A(W/HANDLER)

Поз.	Код	Наименование	Кол	Прим.
10	31LL-00164	Трубка	1
15	P693-166327	Шланг в сборе	1
16	P693-202327	Шланг в сборе	1
17	31LL-00231	Шланг в сборе	1
18	P940-202324	Шланг в сборе	1
21	P173-200106	фланец гидрокси, сплит	6
22	P174-160105	фланец гидрокси, сплит	6
23	31L7-00240	Зажим	1
24	31L7-40260	Зажим	1
26	X500-110018	Разъем	1
28	X520-110005	Штуцер 90 orfs	1
3	31LM-00260	Корпус клапана	1
30	S017-100456	Болт с шестигранной головкой (под шестигранник)	2
31	S017-120506	Болт с шестигранной головкой (под шестигранник)	2
32	S037-123056	Болт	13
33	S037-123556	Болт	6
34	S109-100306	Болт с шестигранной головкой (под шестигранник)	20
35	S109-100406	Болт с шестигранной головкой (под шестигранник)	4
36	S109-100556	Болт с шестигранной головкой (под шестигранник)	4
37	S109-100756	Болт с шестигранной головкой (под шестигранник)	4
4	31LQ-00200	Корпус клапана	1
40	S109-120406	Болт с шестигранной головкой (под шестигранник)	4
41	S441-10000B	Шайба	2
42	S441-12000B	Шайба	2
44	P220-110105	Заглушка	1
45	31EK-11130	COUPLING-SCREW	2
46	Y171-024004	Кольцо уплотнительное (О-кольцо)	5
47	Y171-027004	Кольцо уплотнительное (О-кольцо)	4
5	34L3-02510	Корпус клапана	1
6	31LM-10200	Клапан обратный	1
7	31LL-00070	MCV MOUNT PLATE	1
8	31LM-00064	Пластина	1
9	31LL-00156	Трубка	1
B	S621-021001	О кольцо	2
C	S621-025001	Кольцо уплотнительное (О-кольцо)	1
D	S631-011004	Кольцо уплотнительное (О-кольцо)	2
E	S631-024004	Кольцо уплотнительное (О-кольцо)	1
F	S631-029004	Кольцо уплотнительное (О-кольцо)	1
