PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER)

Код подсистемы:3040

Наименование:PILOT HYDRAULIC PIPING 2

Версия:

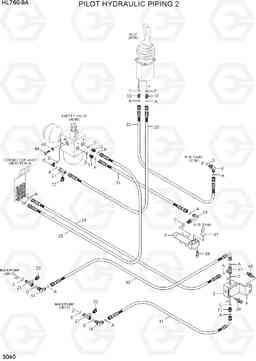

PILOT HYDRAULIC PIPING 2 HL760-9A(W/HANDLER)

Поз.	Код	Наименование	Кол	Прим.
10	X500-310002	Разъем	2
11	X500-110011	Разъем	1
12	X500-110002	Разъем	2
14	31LB-40350	Колено 90	2
15	X520-110011	Штуцер 90 orfs	1
17	X820-065252	Тройник	1
19	31N1-40130	Колено 90, длинный, ORFS	1
21	31N6-66090	Тест тройник	3
22	31EK-11130	COUPLING-SCREW	3
23	X400-062020	Шланг в сборе	1
24	X400-062020	Шланг в сборе	1
25	X400-062027	Шланг в сборе	1
29	P910-067028	Шланг в сборе	1
3	31LM-10210	Челночный клапан	1
30	P930-066021	Шланг в сборе	1
31	P930-066016	Шланг в сборе	1
32	X400-062046	шланг в сборе synf, ORFS	1
38	S109-120556	Болт с шестигранной головкой (под шестигранник)	4
39	S037-084056	Болт барашек / шайба	2
43	S037-102556	Болт	2
44	S017-101006	Болт с шестигранной головкой (под шестигранник)	2
46	S441-10000B	Шайба	2
47	Y172-003004	О кольцо	1
5	31LM-10071	Трубка	1
6	31LM-00210	Пластина	1
9	X520-110014	Штуцер 90 orfs	1
A	S621-012001	Кольцо уплотнительное (О-кольцо)	14
B	S631-018004	Кольцо уплотнительное (О-кольцо)	1
C	S631-014004	Кольцо уплотнительное (О-кольцо)	4
D	S631-011004	Кольцо уплотнительное (О-кольцо)	4
E	S611-009001	Кольцо уплотнительное (О-кольцо)	2
F	S611-012001	Кольцо уплотнительное (О-кольцо)	2
