DRIVE LINES фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER)
DRIVE LINES фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:DRIVE LINES
Версия:2014. 9.30 REV.14J

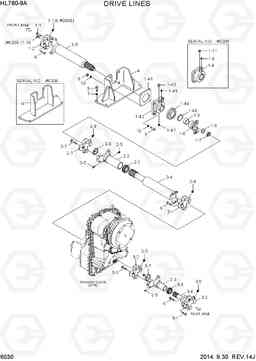

DRIVE LINES HL760-9A(W/HANDLER)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 81LL-30110 | Вал приводной (ведущий), передний | 1 | ||
| 1 | 81LL-30111 | Вал приводной (ведущий), передний | 1 |
SB-I-2014-021.PDF
|
|
| 1 | 81LL-30110 | Вал приводной (ведущий), передний | 1 | ||
| 1-1 | 103-21UNF | Болт | 4 | ||
| 1-10 | 102-PT4185 | Масленка | 1 | ||
| 1-10 | XKCP-00080 | Масленка | 1 | ||
| 1-11 | XKCP-00022 | Масленка | 1 | ||
| 1-2 | XKCP-00091 | J/BRG ASSY | 1 | ||
| 1-3 | XKCP-00092 | SLIP SHAFT SUB ASSY | 1 | ||
| 1-4 | 700-UCF312 | фланец подшипника | 1 | ||
| 1-4 | XKCP-00126 | FLANGE BEARING ASSY | 1 | ||
| 1-41 | XKCP-00127 | UCF COVER(DOWN) | 1 | ||
| 1-43 | XKCP-00022 | Масленка | 1 | ||
| 1-44 | XKCP-00128 | UCF COVER(UP) | 1 | ||
| 1-45 | 710-M10125 | Комплект винтов | 2 | ||
| 1-46 | XKCP-00129 | Тарелка клапана | 2 | ||
| 1-47 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-5 | 710-M10125 | Комплект винтов | 1 | ||
| 1-5 | 710-M10125 | Комплект винтов | 1 | ||
| 1-6 | XKCP-00064 | Шайба | 1 | ||
| 1-7 | XKCP-00065 | LOCK NUT | 1 | ||
| 1-8 | 210-7C863L | фланец в комплекте | 1 | ||
| 1-8 | XKCP-00130 | FLANGE COMPLETE | 1 | ||
| 1-9 | 2034-00 | Вставка | 1 | ||
| 1-9 | XKCP-00131 | Вставка | 1 | ||
| 10 | S441-160006 | Шайба | 4 | ||
| 11 | S441-200006 | Шайба | 8 | ||
| 2 | 81LL-30511 | Вал приводной (ведущий), центральный | 1 | ||
| 2-1 | 100-7C-2 | стрелы подшипник в сборе | 2 | ||
| 2-2 | 220-7C200L | Втулка вилки | 1 | ||
| 2-3 | XKCP-00069 | JOINT SEAL | 1 | ||
| 2-4 | 40AC-7C895L | к югу сборе | 1 | ||
| 2-5 | XKCP-00022 | Масленка | 2 | ||
| 2-6 | 910-56 | Пробка (заглушка) | 1 | ||
| 2-7 | 103-21UNF | Болт | 8 | ||
| 2-8 | 102-PT4141L | NIPPLE-GREASE | 2 | ||
| 3 | 81LL-30130 | Вал приводной (ведущий), задний | 1 | ||
| 3-1 | 103-21UNF | Болт | 4 | ||
| 3-10 | 102-PT4185 | Масленка | 1 | ||
| 3-11 | XKCP-00022 | Масленка | 1 | ||
| 3-2 | 100-7C | J / подшипник в сборе | 1 | ||
| 3-3 | XKCP-00093 | Вилка вала | 1 | ||
| 3-4 | XKCP-00069 | JOINT SEAL | 1 | ||
| 3-5 | XKCP-00094 | SLEEVE YOKE | 1 | ||
| 3-6 | XKCP-00022 | Масленка | 1 | ||
| 3-7 | XKCP-00095 | EXP PLUG | 1 | ||
| 3-8 | XKCP-00091 | J/BRG ASSY | 1 | ||
| 3-9 | XKCP-00096 | Болт | 4 | ||
| 4 | 81LL-30100 | Кронштейн | 1 | ||
| 4 | 81LL-30102 | Кронштейн | 1 |
NOT USED
|
|
| 4 | 81LL-30103 | Кронштейн | 1 | ||
| 5 | S017-16055D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S017-20070D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S017-20080D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 7 | S088-080326 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 8 | S088-080406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 9 | S205-20100B | Гайка | 4 | ||
| N1-42 | 750-UCF312 | BEARING-FLANGE | 1 |
