AXLE COOLING PIPING 1 фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER)
AXLE COOLING PIPING 1 фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6055
Наименование:AXLE COOLING PIPING 1
Версия:2014. 7.31 REV.14G

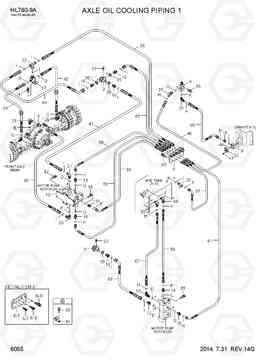

AXLE COOLING PIPING 1 HL760-9A(W/HANDLER)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 81LL-70200 | Пластина | 1 | ||
| 12 | 31FV-20040 | Соединитель | 1 | ||
| 13 | 31LB-40360 | Колено 90 | 1 | ||
| 14 | 31S7-00750 | Соединитель | 2 | ||
| 15 | 31S8-20160 | Соединитель | 3 | ||
| 16 | 81LL-70220 | Соединитель | 4 | ||
| 17 | 81LQ-70100 | CONNECTOR ASSY | 1 | ||
| 18 | X500-110012 | Разъем | 1 | ||
| 20 | 31LF-30080 | Колено 90 | 1 | ||
| 21 | 31LG-30100 | Колено 90 | 1 | ||
| 23 | 81LK-70041 | Штуцер 90 orfs | 1 | ||
| 25 | X520-110013 | Штуцер 90 orfs | 1 | ||
| 26 | X520-210004 | Штуцер 90 orfs | 2 | ||
| 27 | X530-110013 | Штуцер | 1 | ||
| 3 | 81LK-00070 | Термостат | 2 | ||
| 30 | X820-085251 | Тройник | 1 | ||
| 31 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 32 | X830-545454 | Тройник б / тип, поворотный, ORFS | 1 | ||
| 33 | P174-160105 | фланец гидрокси, сплит | 2 | ||
| 34 | 81L6-40050 | Зажим | 2 | ||
| 35 | P392-260000 | Шайба медная | 4 | ||
| 36 | S035-085526 | Болт барашек / шестигранная шайба | 2 | ||
| 37 | S035-066526 | Болт | 4 | ||
| 39 | S037-102056 | Болт барашек / шестигранная шайба | 10 | ||
| 4 | 81LK-00060 | FLOW CONTROL VALVE | 1 | ||
| 4 | 81LK-00061 | FLOW CONTROL VALVE | 1 | ||
| 41 | S037-122056 | Болт | 1 | ||
| 42 | S037-122556 | Болт | 6 | ||
| 43 | S109-101206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 44 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 45 | P910-062023 | Шланг в сборе | 2 | ||
| 45 | P913-062023 | Шланг в сборе | 2 | ||
| 46 | P910-082018 | Шланг в сборе | 1 | ||
| 47 | P910-122009 | Шланг в сборе | 1 | ||
| 48 | P910-122018 | Шланг в сборе | 1 | ||
| 5 | 81LK-70120 | SUCTION PIPE | 1 | ||
| 50 | P910-122033 | Шланг в сборе | 1 | ||
| 55 | P930-042008 | Шланг в сборе | 1 | ||
| 56 | P910-042034 | Шланг в сборе | 1 | ||
| 57 | P930-042056 | Шланг в сборе | 1 | ||
| 58 | P930-082010 | Шланг в сборе | 1 | ||
| 59 | P930-082011 | Шланг в сборе | 1 | ||
| 6 | 81LL-10100 | TERMINAL ASSY | 1 | ||
| 6-1 | @ | PLATE | 1 | ||
| 6-2 | X540-120001 | Разъем ORFS | 1 | ||
| 6-3 | X540-120003 | Разъем | 2 | ||
| 6-4 | X540-120004 | Разъем | 2 | ||
| 60 | P930-082014 | Шланг в сборе | 1 | ||
| 60 | P930-086014 | Шланг в сборе | 1 | ||
| 61 | P930-082030 | Шланг в сборе | 1 | ||
| 62 | P910-082035 | Шланг в сборе | 1 | ||
| 63 | P930-122011 | Шланг в сборе | 1 | ||
| 64 | P930-122012 | Шланг в сборе | 1 | ||
| 65 | P930-122021 | Шланг в сборе | 1 | ||
| 68 | 31N6-24510 | локоть 90deg | 1 | ||
| 9 | 81LL-70050 | BLOCK-FLANGE | 1 | ||
| A | Y161-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| B | Y161-022001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S611-019001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| E | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| F | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| G | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| H | S621-014001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| I | S621-018001 | О кольцо | 12 | ||
| J | S631-018004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
