Стрела фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER)
Стрела фронтального погрузчика колесного Hyundai HL760-9A(W/HANDLER) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7020
Наименование:BOOM
Версия:2014. 8.31 REV.14H

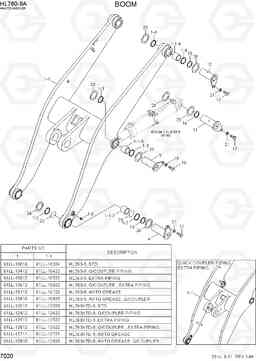

BOOM HL760-9A(W/HANDLER)
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 61LL-10014 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10014 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10412 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10412 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10512 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10512 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10612 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10712 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10612 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12013 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12412 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10712 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12512 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12612 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12013 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12711 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12911 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12412 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12512 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12612 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12711 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12911 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-12810 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1 | 61LL-10810 | Стрела в сборе | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10024 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10422 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10522 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10622 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10722 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12023 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12422 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12522 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12622 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12721 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12921 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10024 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10422 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10522 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10622 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10722 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12023 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12422 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12522 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12622 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12721 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-12921 | бум ва | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10820 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1 | 61LL-10820 | BOOM WA | 1 |
SEE ILLUST
|
|
1-1-2 | 61LL-10082 | Втулка | 2 | ||
1-1-2 | 61LL-10082 | Втулка | 2 | ||
1-1-3 | 61LC-10100 | Втулка | 2 | ||
1-1-4 | 61LC-10110 | Втулка | 2 | ||
1-2 | Y020-090211 | Пыльник | 4 | ||
1-3 | Y020-100211 | Пыльник | 4 | ||
1-3 | Y020-100211 | Пыльник | 4 | ||
1-4 | Y020-095211 | Пыльник | 4 | ||
1-4 | Y020-095211 | Пыльник | 4 | ||
1-5 | S651-810002 | Масленка | 2 | ||
1-5 | S651-810002 | Масленка | 2 | ||
11 | 61LM-16100 | Палец | 2 | ||
12 | 61LM-16151 | Палец | 2 | ||
13 | 61LM-10230 | Распорный штифт | 2 | ||
14 | 61LM-10240 | Распорный штифт | 2 | ||
15 | 61LM-10250 | Распорный штифт | 2 | ||
16 | S017-16030D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
17 | S017-20025D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
17 | S017-20025D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
19 | 64L3-01120-DA | Шайба | 2 | ||
21 | 91E6-60200-DA | Шайба | 6 | ||
21 | 91E6-60200-DA | Шайба | 6 | ||
23 | 61Q6-06510 | Кольцо уплотнительное (О-кольцо) | 4 | ||
24 | S391-090130 | Прокладка | 4 | ||
25 | S391-095160 | Прокладка | 8 | ||
26 | S391-100165 | Прокладка | 4 | ||
4 | 61LM-16070 | Палец | 2 | ||
9 | 61LM-16060 | Палец | 2 |
