EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL760-9S

EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL760-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3150

Наименование:EMERGENCY STEERING HYD PIPING

Версия:2012. 10.31 REV.12K

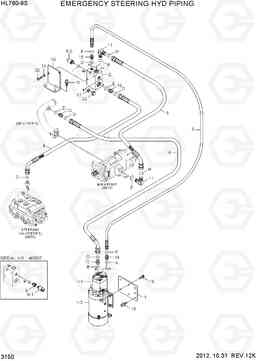

EMERGENCY STEERING HYD PIPING HL760-9S

Поз.	Код	Наименование	Кол	Прим.
*	30LL-75200	Комплект аварийного рулевого управления	1
1	31LM-41000	насос и электродвигатель в сборе	1
1-1	31LM-41100	насос в сборе	1
1-2	31LM-41200	Двигатель постоянного тока в сборе	1
10	X500-110019	Разъем	2
11	X520-110005	Штуцер 90 orfs	2
12	31S7-00390	Соединитель	1
13	X500-110019	Разъем	1
14	31S8-20160	Соединитель	1
15	31LB-90200	Разъем	1
16	31LC-90600	Разъем поворотный	1
17	P392-120000	Шайба медная	1
18	S037-103056	Болт барашек / шестигранная шайба	4
19	S037-123056	Болт	5
2	31L6-02201	Клапан обратный	1
20	S017-100756	Болт с шестигранной головкой (под шестигранник)	2
21	S441-10000B	Шайба	2
22	P220-220103	Заглушка	1
3	P920-164018	Шланг в сборе	1
4	P930-124018	Шланг в сборе	1
5	P910-084026	Шланг в сборе	1
6	P920-122017	Шланг в сборе	1
7	31LL-90270	Пластина	1
8-1	31Q4-40800	Датчик давления	1	PRIMARY
8-2	31Q4-40800	Датчик давления	1	EMERGENCY
9	31LG-40050	Адаптер	1
A	S611-019001	Кольцо уплотнительное (О-кольцо)	1
B	S611-023001	Кольцо уплотнительное (О-кольцо)	1
D	S631-024004	Кольцо уплотнительное (О-кольцо)	2
E	@	EMER STEERING ELEC	1	SEE 2090
E	S631-029004	Кольцо уплотнительное (О-кольцо)	2
E28	@	SWITCH-EMER STEER	1	SEE 2015
E69	@	RELAY	1	SEE 2020
F	S621-014001	Кольцо уплотнительное (О-кольцо)	1
G	S621-018001	О кольцо	4
H	S621-021001	О кольцо	2
I	S631-011004	Кольцо уплотнительное (О-кольцо)	1
