BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL760-9S(BRAZIL)
BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL760-9S(BRAZIL) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3090
Наименование:BRAKE HYDRAULIC PIPING 2
Версия:2014.10.31 REV.14K

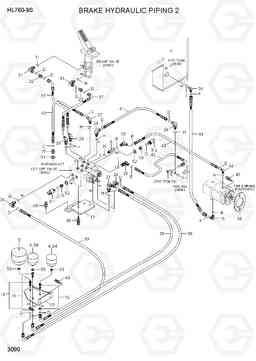

BRAKE HYDRAULIC PIPING 2 HL760-9S(BRAZIL)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LL-40150 | Пластина | 1 | ||
| 11 | 31LM-40102 | Пластина | 1 | ||
| 14 | 31FG-20070 | Колено 90 | 1 | ||
| 15 | 31FT-20240 | Колено 90 | 1 | ||
| 16 | 31LB-40400 | Соединитель | 3 | ||
| 18 | 31LG-40050 | Адаптер | 2 | ||
| 19 | 31LH-40120 | Соединитель | 1 | ||
| 21 | 31N1-40130 | Колено 90, длинный, ORFS | 1 | ||
| 22 | X500-110002 | Разъем | 2 | ||
| 24 | X520-110002 | Штуцер 90 orfs | 4 | ||
| 25 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 26 | X520-110006 | Штуцер 90 orfs | 1 | ||
| 27 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 28 | X530-110002 | Штуцер | 2 | ||
| 29 | X530-110013 | Штуцер | 1 | ||
| 33 | P910-084036 | Шланг в сборе | 1 | ||
| 37 | P930-064011 | Шланг в сборе | 2 | ||
| 38 | P930-064012 | Шланг в сборе | 2 | ||
| 39 | P930-064008 | Шланг в сборе | 2 | ||
| 4 | 81L1-0003 | Гидроаккумулятор | 2 | ||
| 40 | P910-044018 | Шланг в сборе | 1 | ||
| 41 | P910-062014 | Шланг в сборе | 1 | ||
| 42 | P910-082012 | Шланг в сборе | 1 | ||
| 44 | P920-202009 | Шланг в сборе | 1 | ||
| 44 | P930-202010 | Шланг в сборе | 1 | ||
| 48 | S037-122556 | Болт | 10 | ||
| 49 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | 31LL-40020 | Гидроаккумулятор | 2 | ||
| 51 | P392-100000 | Шайба медная | 1 | ||
| 52 | P392-120000 | Шайба медная | 2 | ||
| 53 | P392-220000 | Шайба медная | 3 | ||
| 54 | 31LC-80030 | Гидроаккумулятор | 2 |
ARTIC
|
|
| 55 | 154916 | прокладка зубчатый насос | 1 | ||
| 6 | 31L1-0139 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 8-1 | 31Q4-40810 | Датчик давления | 1 |
CHARGING
|
|
| 8-2 | 31Q4-40810 | Датчик давления | 1 |
PARKING
|
|
| A | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| B | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S621-012001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| E | S621-014001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| F | S621-021001 | О кольцо | 2 | ||
| G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-014004 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| I | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| J | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 |
