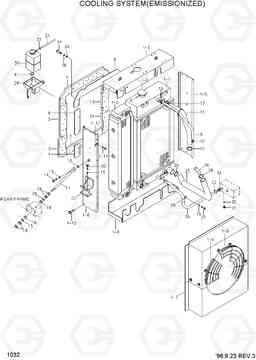

Система охлаждения (с низким уровнем выбросов) фронтального погрузчика колесного Hyundai HL760(-#1000)

Код подсистемы:1032

Наименование:COOLING SYSTEM(LOW EMISSION)

Версия:'96. 9.23 REV.3

COOLING SYSTEM(LOW EMISSION) HL760(-#1000)

Поз.	Код	Наименование	Кол	Прим.
1	14L4-00891	RADIATOR TOTAL ASSY	1
1-1	14L4-00630	Радиатор	1
1-1-1	12101811	Крышка радиатора	1
1-10	91010221	Регулировочный болт	38
1-11	91008200	Регулировочный болт	14
1-12	31L3-0354	Зажим	4
1-2	14L4-00640	Масляный радиатор	1
1-3	14L4-00650	SUPPORT ASSY-UPPER	1
1-4	14L4-00660	SUPPORT ASSY-LOWER	1
1-5	14L4-00670	SUPPORT ASSY-SIDE	1
1-6	14L4-00680	SUPPORT ASSY-SIDE	1
1-7	14L4-00901	SHROUD-COMPLETE	1
1-8	14L4-00911	FAN GUARD(1) ASSY	1
1-9	14L4-00921	FAN GUARD(2) ASSY	1
10	S572-200002	Зажим	2
11	14L4-00811	HOSE-INLET	1
12	S572-800002	CLAMP-HOSE WIRE TYPE	2
13	14L4-00262	SPONGE	1
14	S017-120252	Болт с шестигранной головкой (под шестигранник)	2
15	S441-120002	Шайба	11
16	11L1-1005	Уплотнительная втулка	2
17	14L3-00130	Опора	2
18	S205-121002	Гайка	8
19	14L3-00140	Уплотнительная втулка	4
2	14L4-00311	SPONGE	1
20	S017-120352	Болт с шестигранной головкой (под шестигранник)	4
21	P710-061010	Шланг	1
22	14L4-00280	PLATE-RUBBER	2
23	S520-015000	Зажим	2
24	14L4-00292	SPONGE	1
25	14L4-00301	HOSE-OUTLET	1
26	S572-730002	CLAMP-HOSE WIRE TYPE	3
27	S017-120202	Болт с шестигранной головкой (под шестигранник)	1
28	31E7-0315	Зажим	1
29	14L4-00830	Кронштейн	1
3	14L4-00202	SPONGE	1
30	14L4-00840	RESERVOIR TANK	1
31	P220-110104	Заглушка	1
32	P392-180000	Шайба медная	1
33	S572-220002	CLAMP-HOSE WIRE TYPE	3
34	P090-100808	Соединитель	1
35	P710-081019	Шланг	1
36	14L4-00320	Трубка	1
37	S015-080202	Болт с шестигранной головкой (под шестигранник)	14
38	S411-080002	Шайба пружинная	14
39	S403-082002	Плоская шайба	14
4	14L4-00212	PLATE-SCREEN	2
5	14L4-00222	SPONGE	1
6	14L4-00232	PLATE-SCREEN	2
7	14L4-00242	SPONGE	1
8	14L4-00252	PLATE-SCREEN	2
9	11E9-4107	HOSE-VENT	1
