Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL770(#1171-)

Код подсистемы:2019

Наименование:MAIN HYDRAULIC PIPING

Версия:2002. 7.31 REV.3

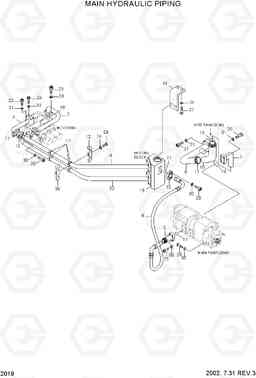

MAIN HYDRAULIC PIPING HL770(#1171-)

Поз.	Код	Наименование	Кол	Прим.
10	34L1-01380	Рукав высокого давления (РВД)	1
11	S520-085000	Зажим	4
11	S572-910006	Зажим	4
12	34L1-02660	Зажим	2
13	S690-049100	Уплотнительная втулка	4
14	34L1-01390	Пластина	1
15	34L1-01401	Корпус клапана	1
16	P173-200106	фланец гидрокси, сплит	10
17	31L1-0059	Кольцо уплотнительное (О-кольцо)	7
18	31L1-0057	Кольцо уплотнительное (О-кольцо)	2
19	34L1-01410	Кольцо уплотнительное (О-кольцо)	2
20	S109-100306	Болт с шестигранной головкой (под шестигранник)	24
21	S109-120356	Болт с шестигранной головкой (под шестигранник)	4
22	S109-120906	Болт с шестигранной головкой (под шестигранник)	3
23	S109-160556	Болт с шестигранной головкой (под шестигранник)	4
24	S109-160806	Болт с шестигранной головкой (под шестигранник)	4
25	34L1-01420	Болт с шестигранной головкой (под шестигранник)	4
26	S017-120402	Болт с шестигранной головкой (под шестигранник)	4
27	S017-120302	Болт с шестигранной головкой (под шестигранник)	4
28	S017-121152	Болт с шестигранной головкой (под шестигранник)	2
29	S017-140352	Болт с шестигранной головкой (под шестигранник)	2
3	34L1-02640	Трубка	1
30	S411-100002	Шайба пружинная	28
31	S411-120002	Шайба пружинная	11
32	34L1-02680	HOSE ASSY-THD	1
33	S411-160002	Шайба пружинная	8
34	S441-120002	Шайба	6
35	S441-140002	Шайба	2
36	34L1-02670	Зажим	2
4	34L1-02650	Трубка	1
5	34L1-02390	Трубка	1
6	34L1-01321	Трубка	1
7	34L1-02130	Трубка	1
8	34L1-02710	HOSE ASSY-THD	1
9	34L1-02410	HOSE ASSY-THD	1
