Каталог запчастей
-
Hyundai
-
HL770(#1171-)
- RIDE CONTROL HYDRAULIC PIPING
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL770(#1171-)
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL770(#1171-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2023
Наименование:RIDE CONTROL HYDRAULIC PIPING
Версия:2002. 7.31 REV.3

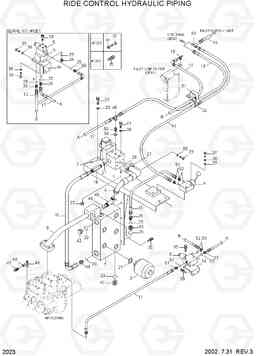

RIDE CONTROL HYDRAULIC PIPING HL770(#1171-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 94L1-00672 | RIDE CONTROL KIT | 1 | ||
| * | 94L1-00673 | RIDE CONTROL KIT | 1 | ||
| * | 94L1-00675 | RIDE CONTROL KIT | 1 | ||
| 1 | 34L1-02442 | Пластина | 1 | ||
| 10 | 34L1-02581 | HOSE ASSY-THD | 1 | ||
| 11 | P620-042021 | Шланг в сборе | 1 | ||
| 11 | P620-042021 | Шланг в сборе | 1 | ||
| 11 | P600-042019 | HOSE ASSY-THD 0X0 | 1 | ||
| 12 | P620-042036 | Шланг в сборе | 1 | ||
| 12 | P620-042035 | Шланг в сборе | 1 | ||
| 13 | P610-042026 | HOSE ASSY-THD 0X45 | 1 | ||
| 14 | P610-042027 | HOSE ASSY-THD 0X45 | 1 | ||
| 15 | P600-044011 | HOSE ASSY-THD | 1 | ||
| 16 | P600-042009 | HOSE ASSY-THD 0X0 | 1 | ||
| 17 | P620-042012 | Шланг в сборе | 1 | ||
| 17 | P620-042015 | Шланг в сборе | 1 | ||
| 17 | P620-042013 | Шланг в сборе | 1 | ||
| 18 | P310-040404 | TEE-BRANCH TYPE | 1 | ||
| 19 | P101-216165 | CONNECTOR-LONG | 1 | ||
| 2 | @ | RIDE CONTROL VALVE | 1 |
SEE 2170
|
|
| 20 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 21 | P391-160000 | WASHER-COPPER | 1 | ||
| 22 | S017-160352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S441-160002 | Шайба | 4 | ||
| 24 | P220-110102 | Заглушка | 3 | ||
| 25 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 25 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 26 | P010-110002 | Соединитель | 4 | ||
| 26 | P010-110002 | Соединитель | 1 | ||
| 27 | 31L1-0077 | фланец раскол | 2 | ||
| 28 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | S017-140502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 34L1-02530 | Гидроаккумулятор | 10 | ||
| 30 | S411-140002 | Шайба пружинная | 4 | ||
| 31 | 34L1-02590 | Зажим | 1 | ||
| 32 | 34L1-02600 | Уплотнительная втулка | 1 | ||
| 33 | S105-050502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | 34L3-01180 | Пластина | 1 | ||
| 34 | 34L4-01880 | Пластина | 1 | ||
| 34 | 34L4-01881 | Пластина | 1 | ||
| 35 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 35 | S037-102552 | Болт | 10 | ||
| 36 | S403-102002 | Плоская шайба | 12 | ||
| 36 | S441-100002 | Шайба | 2 | ||
| 37 | S015-080452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S411-080002 | Шайба пружинная | 2 | ||
| 38 | S441-080002 | Шайба | 2 | ||
| 39 | S403-082002 | Плоская шайба | 2 | ||
| 4 | @ | SAFETY VALVE | 1 |
SEE 2160
|
|
| 40 | 34L1-02610 | TEE B/TYPE-S/NUT | 1 | ||
| 41 | S017-101252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 42 | P220-110106 | Заглушка | 2 | ||
| 43 | 34L1-02570 | Пробка (заглушка) | 1 | ||
| 44 | P010-110006 | Соединитель | 1 | ||
| 45 | P030-110006 | Штуцер -90 | 1 | ||
| 46 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | 21E3-0015 | Датчик давления (переключатель, реле) | 1 | ||
| 48 | P392-120000 | Шайба медная | 1 | ||
| 49 | 34L1-02461 | TEE | 1 | ||
| 5 | @ | SOLENOID VALVE ASSY | 1 |
SEE 2190
|
|
| 50 | P320-060404 | TEE-RUN TYPE | 1 | ||
| 51 | P010-110013 | Соединитель | 2 | ||
| 51 | P010-110013 | Соединитель | 4 | ||
| 51 | P010-110013 | Соединитель | 3 | ||
| 52 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 53 | P010-120002 | Соединитель | 1 | ||
| 54 | P391-040000 | Шайба медная | 1 | ||
| 57 | S205-101002 | Гайка | 2 | ||
| 58 | S017-100602 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 58 | S037-122552 | Болт | 2 | ||
| 59 | P020-110013 | Колено 90 | 1 | ||
| 59 | P020-110012 | Колено 90 | 1 | ||
| 6 | 31E3-3072 | Корпус клапана | 1 | ||
| 60 | P030-110012 | Штуцер -90 | 1 | ||
| 7 | 34L1-02451 | Корпус клапана | 1 | ||
| 8 | 34L1-02510 | Трубка | 1 | ||
| 9 | 34L1-02421 | HOSE ASSY-THD | 1 | ||
| N* | 94L1-00674 | RIDE CONTROL KIT | 1 | ||
| R28 | @ | SW-RIDE CONTROL | 1 |
SEE 4030
|
|
| R82 | @ | HARNESS-FRONT | 1 |
SEE 4060
|
|
| R9 | @ | DECAL-SHUT OFF VALVE | 1 |
SEE 7020
|
