Топливный бак (бензобак) фронтального погрузчика колесного Hyundai HL770-7
Топливный бак (бензобак) фронтального погрузчика колесного Hyundai HL770-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1020
Наименование:FUEL TANK
Версия:2014. 8.31 REV.14H

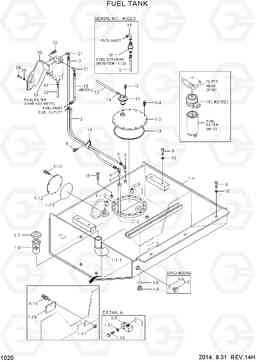

FUEL TANK HL770-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | FUEL TANK ASSY | 1 | ||
| 1-1 | 11LB-20033 | Топливный бак (бензобак) ва | 1 | ||
| 1-1 | 11LB-20034 | Топливный бак (бензобак) ва | 1 | ||
| 1-1 | 11LB-20460 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-1 | 11LD-20180 | FILLER WA | 1 | ||
| 1-1-2 | 11LB-20131 | Трубка | 1 |
FOR A/S
|
|
| 1-10 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-10 | S017-10075V | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-11 | S441-100002 | Шайба | 2 | ||
| 1-11 | S441-10000V | Шайба | 2 | ||
| 1-12 | 31E3-4526 | Крышка | 1 | ||
| 1-13 | S632-165001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-14 | S037-102552 | Болт | 6 | ||
| 1-14 | S037-10255V | Болт | 6 | ||
| 1-15 | 11LB-20280 | Пластина | 1 | ||
| 1-16 | S035-062022 | Болт | 5 | ||
| 1-16 | S035-06202V | Болт | 5 | ||
| 1-17 | S205-061002 | Гайка | 5 | ||
| 1-17 | S205-06100V | Гайка | 5 | ||
| 1-2 | 11LB-20040 | Крышка ва | 1 | ||
| 1-3 | 14L1-02180 | Держатель | 1 | ||
| 1-4 | S035-082022 | Болт | 16 | ||
| 1-4 | S035-08202V | Болт | 16 | ||
| 1-5 | P220-110104 | Заглушка | 1 | ||
| 1-5 | P220-110104 | Заглушка | 2 | ||
| 1-6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-7 | 11LB-20050 | крышка топливного бака в сборе | 1 | ||
| 1-8 | 31E1-10300 | Фильтр | 1 | ||
| 1-9 | 11LB-20232 | BLOCK-DRAIN | 1 | ||
| 10 | S441-160002 | Шайба | 7 | ||
| 11 | 11FA-50300 | Клапан | 1 | ||
| 12 | 11S4-00561 | Шланг топливный | 1 | ||
| 13 | S131-051546 | SCREW-W/WASHER | 3 | ||
| 14 | S571-140002 | Зажим | 1 | ||
| 14 | S571-140002 | Зажим | 2 | ||
| 15 | 11LB-20250 | Колено 90 | 1 | ||
| 15 | 11LB-20380 | Рукав высокого давления (РВД) | 1 | ||
| 16 | @ | STRAINER-FUEL | 1 |
SEE 9170
|
|
| 16 | @ | FUEL FILTER/WS ASSY | 1 |
SEE 9170
|
|
| 16 | @ | FUEL FILTER/WS ASSY | 1 |
SEE 9170
|
|
| 17 | 31L7-10250 | Зажим трубки, Ins одного | 1 | ||
| 18 | S017-160202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | 11NA-70410 | FUEL WARMER KIT | 1 |
OPT
|
|
| 2 | 11LB-20021 | HOSE ASSY-SUCTION | 1 | ||
| 2 | 11LB-20022 | HOSE ASSY-SUCTION | 1 | ||
| 20 | 11LB-20370 | Кронштейн | 1 | ||
| 21 | 11LB-20350 | Колено 90 | 2 | ||
| 22 | S035-083022 | Болт | 2 | ||
| 23 | 11S4-00590 | Шланг топливный | 1 | ||
| 24 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S441-120002 | Шайба | 2 | ||
| 3 | 11LB-20240 | Шланг в сборе | 1 | ||
| 4 | P020-110003 | Колено 90 | 1 | ||
| 5 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 6 | P020-110002 | Колено 90 | 1 | ||
| 7 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | S037-121552 | Болт | 1 | ||
| 9 | S017-160502 | Болт с шестигранной головкой (под шестигранник) | 7 |
