STEERING HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL770-7

Код подсистемы:3070

Наименование:STEERING HYDRAULIC PIPING 2

Версия:2003.12.31 REV.1

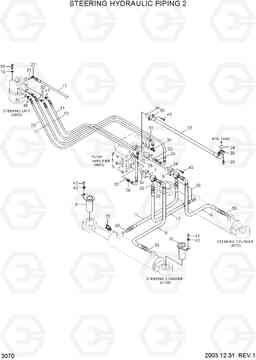

STEERING HYDRAULIC PIPING 2 HL770-7

Поз.	Код	Наименование	Кол	Прим.
10	31LB-30100	Палец	2
11	P620-084015	Шланг в сборе	1
12	P600-044010	HOSE ASSY-THD	1
13	P620-084011	Шланг в сборе	1
16	P930-124024	Рукав высокого давления (РВД)	2
17	P920-124017	Шланг в сборе	2
17	P910-124019	HOSE ASSY ORFS 0x0	2
18	S441-100002	Шайба	4
22	P700-161319	Шланг в сборе	1
23	P620-084012	Шланг в сборе	1
24	P320-080804	TEE-RUN TYPE	1
26	P010-110004	Соединитель	2
27	P020-110001	Колено 90	1
28	31L6-01780	Колено 90	1
29	31EK-11130	COUPLING-SCREW	2
30	S621-018001	О кольцо	8
31	S631-011004	Кольцо уплотнительное (О-кольцо)	1
32	S631-018004	Кольцо уплотнительное (О-кольцо)	8
34	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
36	P173-160104	фланец гидрокси, сплит	4
38	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
39	S017-100852	Болт с шестигранной головкой (под шестигранник)	4
41	S017-160202	Болт с шестигранной головкой (под шестигранник)	4
42	64L3-01120	Шайба	4
43	S129-060286	Болт с шестигранной головкой (под шестигранник)	8
45	S129-060206	Болт с шестигранной головкой (под шестигранник)	4
46	P030-110003	Штуцер -90	2
47	31LD-30060	Штуцер -90	2
7	31LB-30050	Трубка	1
8	31LB-30060	Трубка	1
9	31LB-30090	Палец	2
