PILOT HYDRAULIC PIPING(3-SPOOL) фронтального погрузчика колесного Hyundai HL770-7
PILOT HYDRAULIC PIPING(3-SPOOL) фронтального погрузчика колесного Hyundai HL770-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3140
Наименование:PILOT HYDRAULIC PIPING(3-SPOOL)
Версия:2004. 7.15 REV.2

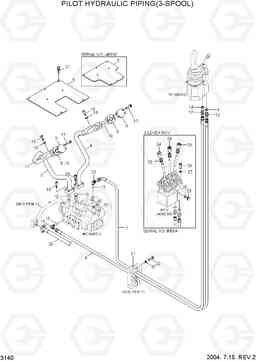

PILOT HYDRAULIC PIPING(3-SPOOL) HL770-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 11 | 31LB-90130 | Зажим | 2 | ||
| 12 | P010-120002 | Соединитель | 2 | ||
| 12 | P010-120012 | Соединитель | 2 | ||
| 13 | P020-310002 | Колено 90 | 1 | ||
| 13 | P020-310003 | Колено 90 | 1 | ||
| 14 | P391-040000 | Шайба медная | 2 | ||
| 15 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 18 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 19 | S441-120002 | Шайба | 4 | ||
| 20 | P680-204341 | Шланг в сборе | 1 | ||
| 20 | 31LB-00250 | Рукав высокого давления (РВД) | 1 | ||
| 21 | S037-122552 | Болт | 1 | ||
| 22 | P030-310002 | Штуцер -90 | 1 | ||
| 22 | P030-310003 | Штуцер -90 | 1 | ||
| 24 | 34L4-02330 | KNOB ASSY | 2 |
3-LEVER RCV
|
|
| 25 | S207-120002 | Гайка | 6 |
3-LEVER RCV
|
|
| 26 | S015-060252 | Болт с шестигранной головкой (под шестигранник) | 2 |
3-LEVER RCV
|
|
| 27 | S441-060002 | Шайба | 2 |
3-LEVER RCV
|
|
| 28 | 34L4-02340 | KNOB ASSY | 1 |
3-LEVER RCV
|
|
| 28 | 31LB-10180 | KNOB ASSY | 1 |
3-LEVER RCV
|
|
| 29 | P220-120102 | Заглушка | 1 |
3-LEVER RCV
|
|
| 3 | 31LB-90100 | Трубка | 1 | ||
| 3 | 31LB-90160 | Трубка | 1 | ||
| 30 | P391-040000 | Шайба медная | 1 |
3-LEVER RCV
|
|
| 31 | 31LB-10200 | Зажим | 2 | ||
| 32 | S441-100002 | Шайба | 4 | ||
| 33 | S017-101052 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | 31LB-90110 | Трубка | 1 | ||
| 4 | 31LB-90170 | Трубка | 1 | ||
| 5 | 31LB-90120 | COVER WA | 1 | ||
| 5 | 31LB-90180 | COVER WA | 1 | ||
| 6 | P600-042060 | Рукав высокого давления (РВД) | 1 | ||
| 6 | P600-062060 | HOSE ASSY-THD | 1 | ||
| 7 | P600-042063 | HOSE ASSY-THD | 1 | ||
| 7 | P600-062063 | HOSE ASSY-THD | 1 | ||
| 8 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 9 | 34L1-01870 | Фланец крышки | 2 |
