RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL770-7
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL770-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3160
Наименование:RIDE CONTROL HYDRAULIC PIPING
Версия:2005. 6.10 REV.5F

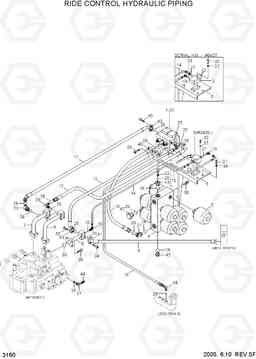

RIDE CONTROL HYDRAULIC PIPING HL770-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 30LB-95000 | RIDE CONTROL KIT | 1 | ||
| * | 30LB-95010 | RIDE CONTROL KIT | 1 | ||
| * | 30LB-95020 | RIDE CONTROL KIT | 1 | ||
| 1 | @ | RIDE CONTROL VALVE | 1 |
SEE 4100
|
|
| 10 | P940-164317 | Шланг в сборе | 1 | ||
| 11 | P980-164316 | Шланг в сборе | 1 | ||
| 12 | P980-164315 | Шланг в сборе | 1 | ||
| 13 | P700-164316 | Шланг в сборе | 1 | ||
| 14 | P620-042017 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P620-042019 | Шланг в сборе | 1 | ||
| 15 | P600-044008 | HOSE ASSY-THD | 1 | ||
| 16 | P600-042052 | HOSE ASSY-THD | 1 | ||
| 17 | 31LB-90090 | Колено 90 | 1 | ||
| 17 | 31LB-90190 | Колено 90 | 1 | ||
| 18 | P020-110001 | Колено 90 | 3 | ||
| 19 | P020-110012 | Колено 90 | 1 | ||
| 2 | 34L1-02530 | Гидроаккумулятор | 10 | ||
| 20 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 21 | X530-110005 | Штуцер | 2 | ||
| 22 | P010-110002 | Соединитель | 1 | ||
| 23 | P010-110013 | Соединитель | 1 | ||
| 24 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 26 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 27 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 28 | S621-021001 | О кольцо | 3 | ||
| 29 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 3 | 31L7-10010 | SAFETY VALVE | 1 |
SEE 4140
|
|
| 3 | 31LB-90250 | SAFETY VALVE | 1 | ||
| 30 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | S017-160352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 32 | S017-080452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 33 | S037-102552 | Болт | 10 | ||
| 34 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 36 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S441-080002 | Шайба | 2 | ||
| 38 | S441-160002 | Шайба | 4 | ||
| 39 | P392-120000 | Шайба медная | 1 | ||
| 4 | 34L1-02451 | Корпус клапана | 1 | ||
| 40 | P173-160104 | фланец гидрокси, сплит | 10 | ||
| 41 | P173-200106 | фланец гидрокси, сплит | 2 | ||
| 42 | P220-110106 | Заглушка | 2 | ||
| 43 | 34L1-02570 | Пробка (заглушка) | 1 | ||
| 44 | 31L7-90030 | Датчик давления (переключатель, реле) | 1 | ||
| 5 | 31LB-90051 | Пластина | 1 | ||
| 6 | 31LB-90061 | Трубка | 1 | ||
| 7 | 31LB-90071 | Трубка | 1 | ||
| 8 | 31LB-90081 | Трубка | 1 | ||
| 9 | P690-201332 | Шланг в сборе | 1 | ||
| R1-4 | @ | DECAL-SHUT OFF VALVE | 1 |
SEE 8020
|
|
| R17 | @ | RELAY-4P | 1 |
SEE 2020
|
|
| R24 | @ | SWITCH-RIDE CONTROL | 1 |
SEE 2010
|
|
| R6 | @ | HARNESS-RIDE CONTROL | 1 |
SEE 2040
|
