Гидроцилиндр стрелы фронтального погрузчика колесного Hyundai HL770-7
Гидроцилиндр стрелы фронтального погрузчика колесного Hyundai HL770-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4120
Наименование:BOOM CYLINDER
Версия:2007. 6.30 REV.7F

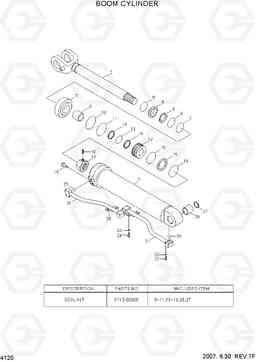

BOOM CYLINDER HL770-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
K | 31Y2-02860 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
* | 31LB-20110 | Цилиндр в сборе, LH | 1 | ||
* | 31LB-20120 | Цилиндр в сборе, относительной влажности | 1 | ||
1 | 31Y2-02701 | Трубка в сборе LH | 1 | ||
1 | 31Y2-02711 | Трубка в сборе RH | 1 | ||
12 | 31Y2-02810 | Поршень | 1 | ||
17 | 31YC-62200 | Гайка | 1 | ||
18 | S114-100124 | Комплект винтов | 1 | ||
19 | S109-180656 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
2 | 31Y2-02770 | Шток в сборе | 1 | ||
20 | 31Y2-02820 | Трубка в сборе - R | 1 | ||
20 | 31Y2-02830 | Трубка в сборе - R | 1 | ||
21 | 31Y2-02840 | Трубка в сборе (B), левая | 1 | ||
21 | 31Y2-02850 | Трубка в сборе (B), правая | 1 | ||
22 | S017-100602 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
23 | S411-100002 | Шайба пружинная | 12 | ||
24 | S011-100152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
26 | 31YC-13090 | Втулка | 1 | ||
28 | 31YC-38030 | Трубный зажим | 2 | ||
3 | 31Y2-02801Y | Сальник | 1 | ||
4 | S731-100050 | Втулка | 1 | ||
K10 | S632-170001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K11 | S642-170003 | Кольцо | 1 | ||
K13 | S631-100004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K14 | S641-100003 | Кольцо | 2 | ||
K15 | Y410-180000 | Уплотнение | 1 | ||
K16 | Y310-180000 | Кольцо изнашиваемое | 2 | ||
K25 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K27 | Y000-100100 | Кольцо | 2 | ||
K5 | Y200-100011 | уплотнение штока | 1 | ||
K6 | Y180-100020 | Кольцо | 1 | ||
K7 | Y240-100011 | Кольцевой буфер | 1 | ||
K8 | Y110-100011 | стеклоочиститель пыли | 1 | ||
K9 | Y190-114000 | Кольцо стопорное | 1 |
