PARKING BRAKE ASSEMBLY фронтального погрузчика колесного Hyundai HL770-7
PARKING BRAKE ASSEMBLY фронтального погрузчика колесного Hyundai HL770-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6330
Наименование:PARKING BRAKE ASSEMBLY
Версия:2011.11.30 REV.11L

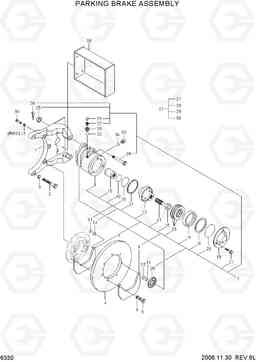

PARKING BRAKE ASSEMBLY HL770-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT SUPPLIED PARTS | AR | ||
* | @ | PARKING BRAKE ASSY | 1 | ||
1 | XKBQ-00126 | BRACKET-CALIPER | 1 | ||
1 | XKBQ-00594 | BRACKET-CALIPER | 1 | ||
10 | XKBQ-00135 | SHUTTLE | 1 | ||
11 | XKBQ-00136 | Кольцо | 2 | ||
12 | XKBQ-00137 | MAGNET | 2 | ||
13 | XKBQ-00138 | Поршень | 1 | ||
14 | XKBQ-00139 | Кольцо | 1 | ||
15 | XKBQ-00140 | RING-PLATE | 3 | ||
16 | XKBQ-00141 | PLATE-LOCK | 1 | ||
17 | XKBQ-00142 | Палец | 1 | ||
18 | XKBQ-00143 | Гайка | 1 | ||
19 | XKBQ-00144 | Крышка | 1 | ||
2 | XKBQ-00127 | Болт | 5 | ||
20 | XKBQ-00145 | Кольцо уплотнительное (О-кольцо) | 1 | ||
21 | XKBQ-00146 | Болт | 3 | ||
22 | XKBQ-00147 | BREATHER | 1 | ||
23 | XKBQ-00148 | CAP | 1 | ||
24 | XKBQ-00149 | Болт | 2 | ||
25 | XKBQ-00150 | Гайка | 2 | ||
26 | XKBQ-00151 | Палец | 2 | ||
27 | XKBQ-00152 | Кольцо | 1 | ||
28 | XKBQ-00153 | Сальник | 1 | ||
29 | XKBQ-00154 | Кольцо | 1 | ||
3 | XKBQ-00128 | Шайба пружинная | 5 | ||
3 | XKBQ-00128 | Шайба пружинная | 9 | ||
30 | XKBQ-00155 | Кольцо уплотнительное (О-кольцо) | 1 | ||
31 | XKBQ-00156 | Адаптер | 1 | ||
32 | XKBQ-00157 | Кольцо уплотнительное (О-кольцо) | 1 | ||
33 | XKBQ-00158 | Соединитель | 1 | ||
34 | XKBQ-00159 | Шайба | 1 | ||
35 | XKBQ-00595 | COVER ASSY | 1 | ||
36 | XKBQ-00596 | Винт шестигранник | 4 | ||
37 | XKBQ-00597 | SEAL KIT-P/BRAKE | 1 |
ITEM 27-30
|
|
4 | XKBQ-00129 | DISC | 1 | ||
5 | XKBQ-00130 | Болт | 8 | ||
6 | XKBQ-00131 | Шайба пружинная | 8 | ||
7 | XKBQ-00132 | CALIPER-BRAKE | 1 | ||
8 | XKBQ-00133 | BODY | 1 | ||
9 | XKBQ-00134 | Шайба упорная / Прокладка | 2 |
