- AIR CONDITIONER MOUNTING
AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL770-7A
AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL770-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1090
Наименование:AIR CONDITIONER MOUNTING
Версия:2014.10.31 REV.14K

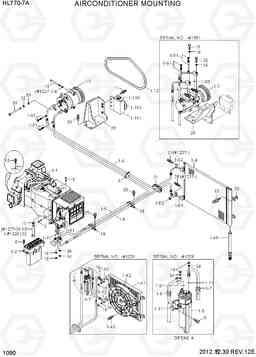

AIR CONDITIONER MOUNTING HL770-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11LB-90312 | AIRCON ASSY | 1 | ||
| 1 | 11LB-90313 | AIRCON ASSY | 1 | ||
| 1 | 11LB-90315 | AIRCON ASSY | 1 | ||
| 1-1 | @ | AIRCON UNIT | 1 |
SEE 1100
|
|
| 1-10 | 11N6-90110 | холостым шкивом | 1 | ||
| 1-101 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 1-102 | A4700-511-01-2 | холостым шкивом | 1 |
INCL 1-103
|
|
| 1-103 | A8900-518-03-3 | стяжной болт | 1 | ||
| 1-11 | 11N6-90120 | Кронштейн R / сушилка | 1 | ||
| 1-12 | 12L3-0120 | Ремень клиновой (приводной) | 1 | ||
| 1-12 | 12E2-3505 | Ремень клиновой (приводной) | 1 | ||
| 1-12 | 11LK-91470 | Ремень клиновой (приводной) | 1 | ||
| 1-13 | 11EK-92130 | Сливной шланг | 1 | ||
| 1-2 | 11LB-90112 | управления в сборе | 1 | ||
| 1-21 | 11LB-90220 | DECAL | 1 |
NOT SHOWN
|
|
| 1-3 | 11N8-92040 | Компрессор | 1 | ||
| 1-3 | 11Q6-90040 | Компрессор | 1 | ||
| 1-31 | 11LF-90230 | THERMAL SW-COMP | 1 | ||
| 1-32 | A5W00153 | CLUTCH | 1 | ||
| 1-4 | 11LH-90090 | конд & вентилятор сборе | 1 | ||
| 1-4 | 11Q6-90071 | конденсатор R / сушилка | 1 | ||
| 1-41 | A2W01133 | CONDENSER | 1 | ||
| 1-42 | A2W01178 | Мотор отопителя и вентилятор в сборе | 1 | ||
| 1-43 | AA000004 | Болт | 4 | ||
| 1-45 | A2W00701C | Турбина | 1 | ||
| 1-45 | A2W00701D | Турбина | 1 | ||
| 1-5 | 11N6-90060 | сушилка приемник | 1 | ||
| 1-6 | 11LB-90350 | DISCHARGE HOSE | 1 | ||
| 1-6 | 11LB-90351 | DISCHARGE HOSE | 1 | ||
| 1-6 | 11LB-90352 | DISCHARGE HOSE | 1 | ||
| 1-61 | A304000301-4 | заправочный клапан в сборе, ч | 1 | ||
| 1-62 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-63 | A305000217-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-7 | 11LG-90063 | HOSE(A)-LIQUID | 1 | ||
| 1-71 | A305000207-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-72 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-8 | 11LB-90341 | HOSE(B)-LIQUID | 1 | ||
| 1-8 | 11LB-90342 | HOSE(B)-LIQUID | 1 | ||
| 1-81 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-82 | A822001000-2 | Датчик давления (переключатель, реле) | 1 | ||
| 1-9 | 11LB-90074 | HOSE-SUCTION | 1 | ||
| 1-9 | 11LB-90075 | HOSE-SUCTION | 1 | ||
| 1-91 | A304000601-4 | CHARGE VALVE ASSY-L | 1 | ||
| 1-92 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-93 | A305000216-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | S035-082526 | Болт | 4 | ||
| 11 | S037-102526 | Болт | 3 | ||
| 12 | S037-122056 | Болт | 4 | ||
| 13 | S109-080956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 13 | S109-080906 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 14 | S203-06100B | Гайка | 4 | ||
| 14 | S203-06100B | Гайка | 1 | ||
| 14 | S205-06100B | Гайка | 1 | ||
| 142.1 | AC100287 | BLOWER ASSY | 1 |
NOT SHOWN
|
|
| 142.11 | AC100180 | FAN ASSY | 1 |
NOT SHOWN
|
|
| 142.12 | A2W01179 | Гидромотор хода | 1 |
NOT SHOWN
|
|
| 142.13 | AC100189 | Кожух | 1 |
NOT SHOWN
|
|
| 15 | S203-08100B | Гайка | 2 | ||
| 15 | S203-08100B | Гайка | 1 | ||
| 15 | S205-08100B | Гайка | 1 | ||
| 16 | S403-08200B | Плоская шайба | 3 | ||
| 16 | S403-08200B | Плоская шайба | 7 | ||
| 16 | S403-08200B | Плоская шайба | 5 | ||
| 17 | S520-015000 | Зажим | 1 | ||
| 18 | S543-400002 | Зажим трубки | 4 | ||
| 19 | S015-080306 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 20 | 14L3-00741 | Подушка двигателя | 4 | ||
| 21 | S681-460400 | Уплотнительная втулка | 1 | ||
| 22 | 11EK-92130 | Сливной шланг | 1 | ||
| 24 | S403-06200B | Плоская шайба | 3 | ||
| 24 | S403-06200B | Плоская шайба | 1 | ||
| 25 | S035-081526 | Болт | 4 | ||
| 26 | S015-080356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27 | S035-084026 | Болт | 1 | ||
| 28 | S035-063526 | Болт | 1 | ||
| 29 | 11LB-40151 | Кронштейн | 1 |
SEE 1050 ITEM 8
|
|
| 29 | 11LK-90211 | Кронштейн | 1 | ||
| 30 | S037-102556 | Болт | 4 | ||
| 31 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 32 | S441-100006 | Шайба | 1 | ||
| 33 | S403-10200B | Плоская шайба | 1 | ||
| 5 | S151-040126 | SCREW-TAPPING | 4 | ||
| 6 | S551-035146 | вязальной проволоки | 2 | ||
| 8 | S131-052046 | SCREW-W/WASHER | 4 | ||
| 9 | S035-061526 | Болт | 2 |
