BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL770-7A
BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL770-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3090
Наименование:BRAKE HYDRAULIC PIPING 2
Версия:2012. 2.29 REV.12B

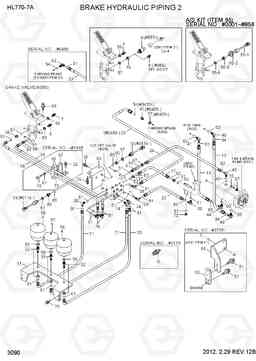

BRAKE HYDRAULIC PIPING 2 HL770-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 10 | 31L1-0095 | Датчик давления (переключатель, реле) | 2 |
PARK/CHARGE
|
|
| 10 | 31LF-00500 | Датчик давления (переключатель, реле) | 2 |
PARK/CHARGE
|
|
| 11 | 31LB-40390 | Пластина | 1 | ||
| 12 | P910-161023 | Шланг в сборе | 1 | ||
| 13 | P910-121020 | Шланг в сборе | 1 | ||
| 17 | P910-082030 | Шланг в сборе | 1 | ||
| 18 | P930-064022 | Шланг в сборе | 1 | ||
| 19 | P930-064021 | Шланг в сборе | 1 | ||
| 20 | P930-064010 | Шланг в сборе | 1 | ||
| 21 | P930-064008 | Шланг в сборе | 2 | ||
| 22 | P910-062032 | Шланг в сборе | 1 | ||
| 23 | P930-064012 | Шланг в сборе | 1 | ||
| 23 | P930-064022 | Шланг в сборе | 1 | ||
| 24 | P910-084048 | Шланг в сборе | 1 | ||
| 25 | S109-10030V | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S037-12255V | Болт | 7 | ||
| 26 | S037-12255V | Болт | 5 | ||
| 32 | 31LB-40400 | Соединитель | 2 | ||
| 33 | 31LB-40410 | Соединитель | 1 | ||
| 36 | X500-110002 | Разъем | 2 |
ONE PEDAL
|
|
| 37 | X500-110003 | Разъем | 2 | ||
| 38 | X520-110002 | Штуцер 90 orfs | 4 | ||
| 4 | 81L1-0003 | Гидроаккумулятор | 2 |
STD
|
|
| 40 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 41 | X520-110018 | Штуцер 90 orfs | 1 | ||
| 42 | 31LB-40350 | Колено 90 | 1 | ||
| 42 | 31LH-40110 | Разъем | 1 | ||
| 43 | 31LB-40360 | Колено 90 | 1 | ||
| 44 | 31S7-00460 | Колено 90 | 1 | ||
| 45 | 31LB-40370 | Штуцер 90 orfs | 1 | ||
| 47 | X500-110012 | Разъем | 1 | ||
| 48 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | 81L1-0004 | Гидроаккумулятор | 1 |
STD
|
|
| 50 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 18 | ||
| 52 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 53 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 54 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 56 | P391-040000 | Шайба медная | 1 | ||
| 57 | P392-120000 | Шайба медная | 3 | ||
| 58 | P392-180000 | Шайба медная | 1 | ||
| 59 | P392-220000 | Шайба медная | 2 | ||
| 6 | 31L1-0139 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 62 | 31LB-40060 | Пластина | 1 | ||
| 63 | 31LB-40071 | Пластина | 1 | ||
| 64 | 31LB-40130 | Зажим | 2 | ||
| 67 | S441-10000V | Шайба | 4 | ||
| 67 | S441-10000V | Шайба | 2 | ||
| 69 | S035-08202V | Болт | 4 | ||
| 7 | 31LB-40170 | Датчик давления (переключатель, реле) | 1 |
CLUTCH CUT-OFF
|
|
| 70 | S017-10065V | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 73 | P220-110103 | Заглушка | 2 | ||
| 74 | X530-110002 | Штуцер | 4 | ||
| 75 | S037-12355V | Болт | 4 | ||
| 77 | 31LB-10200 | Зажим | 1 | ||
| 80 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 81 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 82 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 83 | S621-018001 | О кольцо | 2 | ||
| 84 | S621-021001 | О кольцо | 2 | ||
| 85 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 85 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 9 | 31Q4-40560 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 9 | 31Q4-40840 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 90 | 31LG-40050 | Адаптер | 1 | ||
| 90 | 31LG-40050 | Адаптер | 2 | ||
| 91 | S037-102556 | Болт | 1 | ||
| 92 | 31LB-40450 | Пластина | 1 | ||
| 93 | 31LB-40460 | Пластина | 1 | ||
| 95 | 21LB-51700 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S
|
|
| 95-1 | 21LB-51600 | HARNESS-EXT | 1 | ||
| 95-2 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 | ||
| 95-3 | 31LG-40071 | Адаптер | 1 | ||
| 95-4 | P392-120000 | Шайба медная | 1 | ||
| 96 | 31LC-80030 | Гидроаккумулятор | 2 |
ARCTIC MACHINE
|
|
| 97 | 31LC-80040 | Гидроаккумулятор | 1 |
ARCTIC MACHINE
|
|
| N9 | @ | SWITCH-PRESSURE | 1 |
SEE ITEM 95
|
