EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL770-7A
EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL770-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:EMERGENCY STEERING HYD PIPING
Версия:2011. 3.31 REV.11C

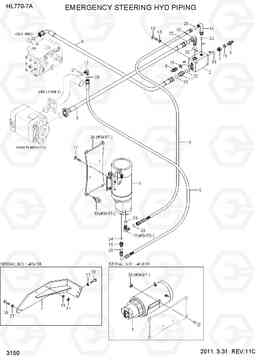

EMERGENCY STEERING HYD PIPING HL770-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 30LB-98000 | Комплект аварийного рулевого управления | 1 | ||
| * | 30LB-98010 | Комплект аварийного рулевого управления | 1 | ||
| 1 | 31LM-41000 | насос и электродвигатель в сборе | 1 | ||
| 10 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 11 | X500-110005 | Разъем | 1 | ||
| 12 | X520-110004 | Штуцер 90 orfs | 1 | ||
| 13 | 31LB-90210 | Штуцер -90 | 1 | ||
| 13 | 31FG-20070 | Колено 90 | 1 | ||
| 14 | 31LB-90200 | Разъем | 1 | ||
| 15 | 31S7-00390 | Соединитель | 1 | ||
| 16 | S017-100756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | S037-103056 | Болт барашек / шестигранная шайба | 4 | ||
| 17 | S017-100156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | S037-102556 | Болт | 4 | ||
| 18 | S441-100006 | Шайба | 6 | ||
| 18 | S441-100006 | Шайба | 2 | ||
| 19 | P392-120000 | Шайба медная | 2 | ||
| 2 | 31L6-02200 | Клапан обратный | 1 | ||
| 2 | 31L6-02201 | Клапан обратный | 1 | ||
| 20 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 21 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | S621-021001 | О кольцо | 2 | ||
| 26 | S017-14030V | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 27 | S441-14000V | Шайба | 5 | ||
| 28 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 29 | S621-018001 | О кольцо | 2 | ||
| 3 | 31LB-90140 | Рукав высокого давления (РВД) | 1 | ||
| 30 | @ | HARNESS-E/STEERING | 1 |
SEE 2080
|
|
| 31 | S205-10100V | Гайка | 4 | ||
| 32 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 33 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 34 | 31LB-90520 | Пластина | 1 | ||
| 35 | S037-122056 | Болт | 4 | ||
| 36 | S205-101006 | Гайка | 4 | ||
| 4 | P930-164022 | Шланг в сборе | 1 | ||
| 5 | P910-085026 | Шланг в сборе | 1 | ||
| 6 | P920-122016 | Шланг в сборе | 1 | ||
| 7 | 31LB-90151 | Пластина | 1 | ||
| 8 | 34L3-01600 | Датчик давления (переключатель, реле) | 1 | ||
| 9 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 | ||
| 9 | 31L7-41030 | Датчик давления (переключатель, реле) | 1 | ||
| N1 | 31L6-02150 | Мотор насоса | 1 |
