FAN & BRAKE PUMP(#0420-#1436) фронтального погрузчика колесного Hyundai HL770-7A
FAN & BRAKE PUMP(#0420-#1436) фронтального погрузчика колесного Hyundai HL770-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4151
Наименование:FAN & BRAKE PUMP(#0420-#1436)
Версия:2013. 9.30 REV.13J

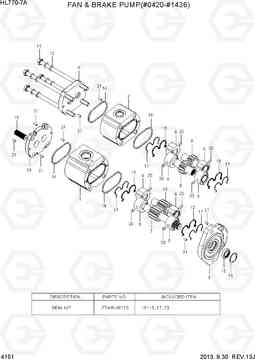

FAN & BRAKE PUMP(#0420-#1436) HL770-7A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31LB-40440 | PUMP ASSY | 1 | ||
* | 31LB-40441 | Вентиятор и тормозной насос в сборе | 1 |
SEE 3090
|
|
1 | @ | BODY | 1 | ||
10 | @ | GEAR-DRIVEN | 1 | ||
11 | @ | SCREW | 4 | ||
12 | @ | WASHER-SPRING | 8 | ||
16 | @ | RING | 1 | ||
18 | @ | PLATE-INTERMEDIATE | 1 | ||
19 | @ | CONNECTING SHAFT | 1 | ||
2 | @ | BODY | 1 | ||
21 | @ | DOWEL PIN | 8 | ||
3 | @ | COVER-FRONT | 1 | ||
4 | @ | COVER-REAR | 1 | ||
5 | @ | BUSHING | 4 | ||
6 | @ | BUSHING | 4 | ||
7 | @ | GEAR-DRIVE | 1 | ||
8 | @ | GEAR-DRIVE | 1 | ||
9 | @ | GEAR-DRIVEN | 1 | ||
K | ZTAW-00170 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K13 | @ | BUSH LOBE SEAL | 4 | ||
K14 | @ | BODY SEAL | 4 | ||
K15 | @ | SHAFT SEAL | 1 | ||
K17 | @ | BUSH LOBE SEAL | 4 | ||
K20 | @ | SPRING | 8 |
