Каталог запчастей
-
Hyundai
-
HL770-7A
- LADDER & HANDRAIL
LADDER & HANDRAIL фронтального погрузчика колесного Hyundai HL770-7A
LADDER & HANDRAIL фронтального погрузчика колесного Hyundai HL770-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5190
Наименование:LADDER & HANDRAIL
Версия:2010. 4.30 REV.10D

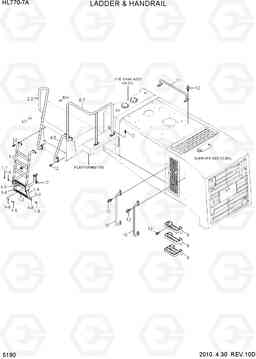

LADDER & HANDRAIL HL770-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71LB-60011 | LADDER ASSY | 2 | ||
| 1 | 71LB-63010 | LADDER ASSY | 2 | ||
| 1-1 | 71LB-60230 | LADDER WA | 1 | ||
| 1-1 | 71LB-63020 | Пластина | 1 | ||
| 1-2 | 71LB-60260 | Пластина | 1 | ||
| 1-2 | 71LB-63030 | Пластина | 1 | ||
| 1-3 | 71LD-60181 | Пластина | 4 | ||
| 1-3 | 71LB-63040 | Пластина | 1 | ||
| 1-4 | 74L3-20840 | BELT | 2 | ||
| 1-4 | 72LH-63150 | Держатель | 2 | ||
| 1-5 | S017-100456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-5 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-6 | S441-10000B | Шайба | 16 | ||
| 1-7 | S275-10000B | Гайка самоблокирующаяся | 8 | ||
| 10 | 71LD-60350 | Поручень | 4 | ||
| 10 | 71LB-63210 | Поручень | 4 | ||
| 11 | 71LB-60060 | Поручень | 2 | ||
| 11 | 71LB-63220 | Поручень | 2 | ||
| 12 | S037-123056 | Болт | 68 | ||
| 2 | 71LB-60151 | HANDRAIL WA-LH | 1 | ||
| 2 | 71LB-63150 | HANDRAIL-FRONT,LH | 1 | ||
| 3 | 71LB-60161 | HANDRAIL WA-RH | 1 | ||
| 3 | 71LB-63160 | HANDRAIL-FRONT,RH | 1 | ||
| 4 | 71LB-60170 | HANDRAIL WA-LH | 1 | ||
| 4 | 71LB-63170 | HANDRAIL-MID,LH | 1 | ||
| 5 | 71LB-60180 | HANDRAIL WA-RH | 1 | ||
| 5 | 71LB-63180 | HANDRAIL-MID,RH | 1 | ||
| 6 | 71LB-60190 | HANDRAIL-LH,REAR | 1 | ||
| 6 | 71LB-63190 | HANDRAIL-REAR,LH | 1 | ||
| 7 | 71LB-60200 | HANDRAIL-RH,REAR | 1 | ||
| 7 | 71LB-63200 | HANDRAIL REAR-RH | 1 | ||
| 8 | 71LB-60240 | FOOT BOARD WA | 4 | ||
| 9 | 71LB-60250 | FOOT BOARD WA | 2 |
