Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL770-9
Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL770-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING 1
Версия:2014. 7.31 REV.14G

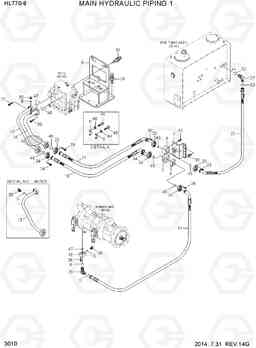

MAIN HYDRAULIC PIPING 1 HL770-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 34L3-02510 | Корпус клапана | 1 | ||
| 13 | 31LK-00044 | Трубка | 1 | ||
| 13 | 31LK-00140 | Трубка | 1 | ||
| 14 | 31LK-00104 | Трубка | 1 | ||
| 17 | P693-202330 | Шланг в сборе | 1 | ||
| 17 | P690-202330 | Шланг в сборе | 1 | ||
| 18 | P693-207430 | Шланг в сборе | 1 | ||
| 18 | P690-207430 | Шланг в сборе | 1 | ||
| 19 | 31LK-30311 | Рукав высокого давления (РВД) | 1 | ||
| 22 | P950-204331 | HOSE ASSY ORFS, FLG 0x45 | 1 | ||
| 22 | P950-202331 | HOSE ASSY ORFS, FLG 0x45 | 1 | ||
| 23 | P173-200106 | фланец гидрокси, сплит | 6 | ||
| 24 | P174-200106 | фланец гидрокси, сплит | 6 | ||
| 27 | X520-110006 | Штуцер 90 orfs | 1 | ||
| 28 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 3 | 31LQ-00260 | Корпус клапана | 1 | ||
| 32 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 34 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 36 | S109-100556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S037-123056 | Болт | 14 | ||
| 39 | S037-123056 | Болт | 20 | ||
| 4 | 31LK-10200 | проверить фланец клапана | 1 | ||
| 40 | S037-123556 | Болт | 6 | ||
| 43 | S017-100456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 44 | S411-100006 | Шайба пружинная | 2 | ||
| 45 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 46 | S411-120006 | Шайба пружинная | 2 | ||
| 47 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 48 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 5 | 31LK-10081 | Корпус клапана | 1 | ||
| 58 | P220-110106 | Заглушка | 1 | ||
| 59 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 59 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 6 | 31LK-00075 | PLATE-MCV MOUNT | 1 | ||
| 7 | 31LK-00063 | Пластина | 1 | ||
| 7 | 31LK-00064 | Пластина | 1 | ||
| 8 | 31L7-00240 | Зажим | 1 | ||
| 9 | 31L7-40260 | Зажим | 1 | ||
| B | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S621-021001 | О кольцо | 1 | ||
| E | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 |
