STEERING HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL770-9
STEERING HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL770-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:STEERING HYDRAULIC PIPING 2
Версия:2013. 8.31 REV.13H

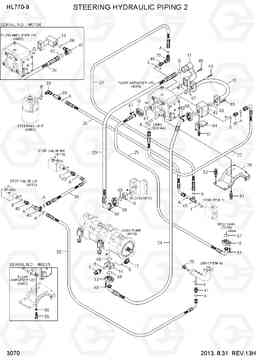

STEERING HYDRAULIC PIPING 2 HL770-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LK-30062 | Трубка | 1 | ||
| 10 | 31LK-30131 | Трубка | 1 | ||
| 11 | 31LK-30080 | Трубка | 1 | ||
| 11 | 31LK-30081 | Трубка | 1 | ||
| 12 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 13 | 31LK-00200 | фланец гидрокси, сплит | 2 | ||
| 14 | 31LK-00501 | Корпус клапана | 1 | ||
| 14 | 31LK-00510 | Корпус клапана | 1 | ||
| 15 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 16 | 31LK-10200 | проверить фланец клапана | 1 | ||
| 20 | P930-066034 | Шланг в сборе | 1 | ||
| 21 | P920-066025 | Шланг в сборе | 1 | ||
| 21 | P910-066025 | Шланг в сборе | 1 | ||
| 22 | P920-064009 | Шланг в сборе | 1 | ||
| 22 | P930-064009 | Шланг в сборе | 1 | ||
| 23 | P980-207425 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 24 | P980-206418 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 24 | P980-207420 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 24 | 31LK-30550 | Шланг в сборе | 1 | ||
| 25 | P700-162319 | Шланг в сборе | 1 | ||
| 35 | P930-062025 | Шланг в сборе | 1 | ||
| 36 | P930-062008 | Шланг в сборе | 1 | ||
| 39 | X520-110011 | Штуцер 90 orfs | 2 | ||
| 39 | 31E5-11110 | Адаптер | 1 | ||
| 40 | X500-110011 | Разъем | 2 | ||
| 41 | X500-110002 | Разъем | 1 | ||
| 42 | X520-110019 | Штуцер 90 orfs | 1 | ||
| 42 | 31LK-30330 | Корпус клапана | 1 | ||
| 43 | X840-525252 | Переходник | 1 | ||
| 45 | X820-065252 | Тройник | 1 | ||
| 46 | S129-060286 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 47 | S129-060206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 48 | S109-140706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 49 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 52 | S037-122556 | Болт | 4 | ||
| 55 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 56 | S441-10000B | Шайба | 7 | ||
| 56 | S441-10000B | Шайба | 4 | ||
| 58 | P174-200106 | фланец гидрокси, сплит | 2 | ||
| 58 | P174-200106 | фланец гидрокси, сплит | 4 | ||
| 67 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 68 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 68 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 7 | 31Q8-40500 | Датчик давления | 1 |
LOAD SENSING
|
|
| 7 | 31Q4-40800 | Датчик давления | 1 |
LOAD SENSING
|
|
| 75 | P220-110104 | Заглушка | 1 | ||
| 78 | 31LK-30600 | Пластина | 1 | ||
| 79 | X850-525200 | Колено 90, поворотный, ORFS | 1 | ||
| 80 | X511-104524 | Соединитель | 1 | ||
| 81 | S037-102556 | Болт | 3 | ||
| 81 | S037-102556 | Болт | 7 | ||
| 83 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 84 | 31LK-90220 | Пластина | 1 | ||
| A | S621-012001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| D | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| G | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| H | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 |
