BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL770-9
BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL770-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3080
Наименование:BRAKE HYDRAULIC PIPING 1
Версия:2013. 5.31 REV.13E

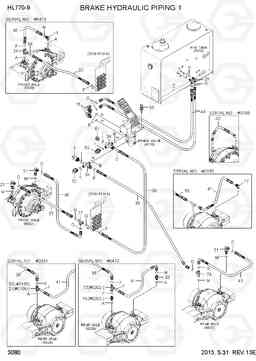

BRAKE HYDRAULIC PIPING 1 HL770-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 15 | 31FQ-10050 | Колено 90 | 2 | ||
| 17 | 31LB-10270 | Штуцер | 2 | ||
| 17 | X530-210004 | Штуцер | 1 | ||
| 17 | 31LK-40370 | Штуцер 90 orfs | 1 | ||
| 21 | 31LF-10080 | Тройник | 1 | ||
| 21 | 31LD-40270 | TEE | 1 | ||
| 21 | 31LK-40370 | Штуцер 90 orfs | 1 | ||
| 21 | 31LK-40370 | Штуцер 90 orfs | 3 | ||
| 23 | 31LK-40100 | тройник с манометром порт | 1 | ||
| 23 | 31LM-40160 | TEE | 1 | ||
| 24 | 31LN-40110 | тройник с измерительным портом | 1 | ||
| 24 | 31LM-40160 | TEE | 1 | ||
| 24 | 31LM-40160 | TEE | 2 | ||
| 29 | X520-110003 | Штуцер 90 orfs | 2 | ||
| 32 | X810-515252 | Тройник б / тип, ORFS | 1 | ||
| 32 | X500-210006 | Разъем | 1 | ||
| 37 | P910-064027 | Шланг в сборе | 1 | ||
| 37 | P910-084027 | Шланг в сборе | 1 | ||
| 37 | P910-083027 | Шланг в сборе | 1 | ||
| 38 | P910-064033 | Шланг в сборе | 1 | ||
| 38 | P910-064043 | Шланг в сборе | 1 | ||
| 38 | P910-084043 | Шланг в сборе | 1 | ||
| 39 | P910-064046 | Шланг в сборе | 1 | ||
| 39 | P923-064048 | Шланг в сборе | 1 | ||
| 39 | P923-064048 | Шланг в сборе | 1 | ||
| 39 | P923-083048 | Шланг в сборе | 1 | ||
| 40 | P920-064013 | Шланг в сборе | 1 | ||
| 40 | P910-063016 | Шланг в сборе | 1 | ||
| 40 | P930-084028 | Шланг в сборе | 1 | ||
| 41 | P930-064011 | Шланг в сборе | 1 | ||
| 41 | P930-064015 | Шланг в сборе | 1 | ||
| 41 | P930-084015 | Шланг в сборе | 1 | ||
| 41 | P933-083016 | Шланг в сборе | 1 | ||
| 49 | P930-082047 | Шланг в сборе | 2 | ||
| 52 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 55 | S035-083026 | Болт | 6 | ||
| 7 | 31Q4-40560 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 7 | 31Q4-40840 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 76 | X500-210007 | Разъем | 1 | ||
| 76 | 31LC-40370 | TEE | 1 | ||
| 77 | X840-535353 | Переходник | 2 | ||
| 77 | X840-535353 | Переходник | 1 | ||
| 81 | P220-100102 | Заглушка | 1 | ||
| A | S611-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| F | S621-012001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| F | S621-012001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| G | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| I | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| M | Y161-018001 | Кольцо уплотнительное (О-кольцо) | 4 |
