Гидроцилиндр стрелы фронтального погрузчика колесного Hyundai HL770-9
Гидроцилиндр стрелы фронтального погрузчика колесного Hyundai HL770-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4150
Наименование:BOOM CYLINDER
Версия:2014. 4.30 REV.14D

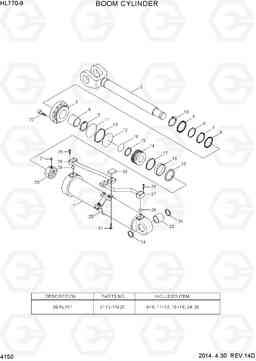

BOOM CYLINDER HL770-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31LK-20010 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31LK-20011 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31LK-20020 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| * | 31LK-20021 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| 1 | 31Y2-11250 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-109000 | Кольцо стопорное | 1 | ||
| 14 | 31Y2-11340 | Поршень | 1 | ||
| 2 | 31Y2-11290 | Шток в сборе | 1 | ||
| 20 | 31YC-68090 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-180704 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-13090 | Втулка | 1 | ||
| 25 | 31Y2-11350 | Стяжной хомут | 1 | ||
| 25 | 31Y2-11351 | Стяжной хомут | 1 | ||
| 26 | 31Y2-11380 | Трубка в сборе - R | 1 | ||
| 26 | 31Y2-11382 | Трубка в сборе - R | 1 | ||
| 26 | 31Y2-11390 | Трубка в сборе - R | 2 | ||
| 26 | 31Y2-11392 | Трубка в сборе - R | 2 | ||
| 27 | 31Y2-11400 | Трубка в сборе (B), левая | 1 | ||
| 27 | 31Y2-11402 | Трубка в сборе (B), левая | 1 | ||
| 27 | 31Y2-11410 | Трубка в сборе (B), правая | 8 | ||
| 27 | 31Y2-11412 | Трубка в сборе (B), правая | 8 | ||
| 29 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | S107-100556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31Y2-11330 | Сальник | 1 | ||
| 30 | 31YC-5A020 | чехол от пыли | 2 | ||
| 31 | S011-100152 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S731-095040 | Втулка | 1 | ||
| 5 | Y191-102000 | Кольцо стопорное | 1 | ||
| K | 31Y2-11420 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | 31YC-99H80 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S631-150004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K13 | 31YC-BP150 | Кольцо | 1 | ||
| K15 | Y450-160000 | поршневое уплотнение | 1 | ||
| K16 | Y310-160303 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-160000 | Пыльник | 2 | ||
| K18 | S632-080004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-080003 | Кольцо | 2 | ||
| K24 | Y000-100100 | Кольцо | 2 | ||
| K28 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-095011 | уплотнение штока | 1 | ||
| K7 | Y180-095020 | Кольцо | 1 | ||
| K8 | Y240-095013 | Кольцевой буфер | 1 | ||
| K9 | Y110-095011 | стеклоочиститель пыли | 1 |
