Цилиндр ковша фронтального погрузчика колесного Hyundai HL770-9
Цилиндр ковша фронтального погрузчика колесного Hyundai HL770-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4160
Наименование:BUCKET CYLINDER
Версия:2013. 11.30 REV.13L

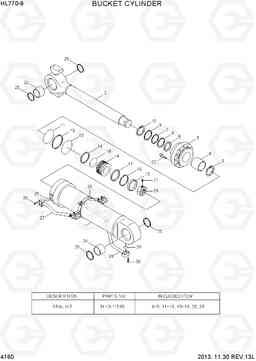

BUCKET CYLINDER HL770-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31LK-20031 | Гидроцилиндр ковша в сборе | 1 |
HL770-9
|
|
| * | 31LK-20032 | Гидроцилиндр ковша в сборе | 1 |
HL770-9
|
|
| * | 31LK-20530 | Гидроцилиндр ковша в сборе | 1 |
HL770XTD-9
|
|
| * | 31LK-20531 | Гидроцилиндр ковша в сборе | 1 |
HL770XTD-9
|
|
| 1 | 31Y2-11431 | Гильза цилиндра атригера | 1 | ||
| 1 | 31Y2-11432 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-109000 | Кольцо стопорное | 1 | ||
| 14 | 31Y2-11530 | Поршень | 1 | ||
| 2 | 31Y2-11501 | Шток в сборе | 1 |
HL770-9
|
|
| 2 | 31Y2-12810 | Шток в сборе | 1 |
HL770XTD-9
|
|
| 20 | 31YC-68090 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-200754 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 22 | S109-200754 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 23 | 31YC-13130 | Втулка | 1 | ||
| 24 | 31YC-13140 | Втулка поршневого пальца | 1 | ||
| 26 | 31Y2-11540 | Стяжной хомут | 1 | ||
| 26 | 31Y2-11541 | Стяжной хомут | 1 | ||
| 27 | 31Y2-11571 | Трубка в сборе - R | 1 | ||
| 27 | 31Y2-11572 | Трубка в сборе - R | 1 | ||
| 28 | 31Y2-11581 | Трубка в сборе (B) | 1 | ||
| 28 | 31Y2-11582 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y2-11520 | Сальник | 1 | ||
| 3 | 31Y2-11521 | Сальник | 1 | ||
| 30 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 30 | S107-100556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S731-095040 | Втулка | 1 | ||
| 5 | Y191-102000 | Кольцо стопорное | 1 | ||
| K | 31Y2-11590 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | 31YC-99HA0 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S632-170004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K13 | 31YC-BG170 | Кольцо | 1 | ||
| K15 | Y450-180000 | Уплотнение | 1 | ||
| K16 | Y310-180003 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-180102 | Пыльник | 2 | ||
| K17 | Y440-180100 | Пыльник | 2 | ||
| K18 | S632-080004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-080003 | Кольцо | 2 | ||
| K25 | Y000-120100 | Кольцо | 2 | ||
| K25 | Y000-120100 | Кольцо | 2 | ||
| K29 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-095011 | уплотнение штока | 1 | ||
| K7 | Y180-095020 | Кольцо | 1 | ||
| K8 | Y240-095013 | Кольцевой буфер | 1 | ||
| K9 | Y110-095011 | стеклоочиститель пыли | 1 |
