LADDER & HANDRAIL(#0116-) фронтального погрузчика колесного Hyundai HL770-9A

Код подсистемы:5221

Наименование:LADDER & HANDRAIL(#0116-)

Версия:2014. 4.30 REV.14D

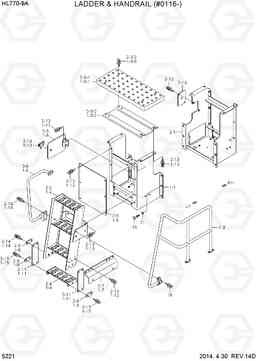

LADDER & HANDRAIL(#0116-) HL770-9A

Поз.	Код	Наименование	Кол	Прим.
1	73LK-60011	LADDER TOTAL ASSY-LH	1
1-1	73LK-60103	SUPPORT WA-LH	1
1-10	73LK-60270	LATCH ASSY	1
1-11	71WD-50150	RUBBER PLATE	2
1-12	S037-082056	Болт	2
1-13	S037-122556	Болт	17
1-14	S037-123556	Болт	7
1-15	S037-124056	Болт	4
1-2	73LK-60110	Лестница ва LH	1
1-3	73LK-60121	COVER-NON SLIP	1
1-4	73LK-60130	шаг в сборе	1
1-5	73LK-60140	Крышка	1
1-6	73LK-60150	Перила	1
1-7	73LK-60160	CHANNEL	1
1-8	73LK-60170	Пластина	4
1-9	76LL-60191	COVER WA	1
16	S017-16035D	Болт с шестигранной головкой (под шестигранник)	12
18	S037-122556	Болт	16
2	73LK-60021	LADDER TOTAL ASSY-RH	1
2-1	73LK-60203	SUPPORT WA-RH	1
2-10	73LK-60270	LATCH ASSY	1
2-11	71WD-50150	RUBBER PLATE	2
2-12	S037-082056	Болт	2
2-13	S037-122556	Болт	19
2-14	S037-123556	Болт	7
2-15	S037-124056	Болт	4
2-16	73LK-60180	Крышка	1
2-2	73LK-60210	Лестница ва RH	1
2-3	73LK-60121	COVER-NON SLIP	1
2-4	73LK-60130	шаг в сборе	1
2-5	73LK-60140	Крышка	1
2-6	73LK-60250	перила ва RH	1
2-7	73LK-60160	CHANNEL	1
2-8	73LK-60170	Пластина	4
2-9	76LL-60191	COVER WA	1
21	S441-160006	Шайба	12
7	73LK-60031	HANDRAIL WA-LH/REAR	1
8	73LK-60041	HANDRAIL WA-RH/REAR	1
