Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL770-9S
Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL770-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING 1
Версия:2014. 8.31 REV.14H

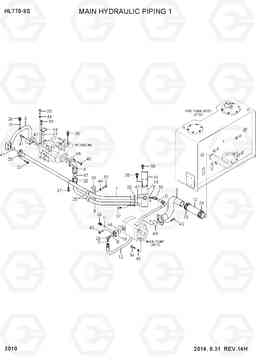

MAIN HYDRAULIC PIPING 1 HL770-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 12 | P930-164018 | Шланг в сборе | 1 | ||
| 13 | P760-101025 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 31LB-00081 | Пластина | 1 | ||
| 15 | 31LB-00071 | Корпус клапана | 1 | ||
| 18 | 34L3-02510 | Корпус клапана | 1 | ||
| 19 | P183-201112 | фланец pluging площадь | 1 | ||
| 20 | P173-200106 | фланец гидрокси, сплит | 8 | ||
| 23 | 31N6-11190 | Зажим | 4 | ||
| 23 | 11N6-20201 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 24 | 34L1-02660 | Зажим | 1 | ||
| 25 | S690-049100 | Уплотнительная втулка | 2 | ||
| 26 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 28 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 3 | 31LK-01510 | Трубка | 1 | ||
| 30 | X530-110005 | Штуцер | 1 | ||
| 32 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 33 | S017-121456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 35 | S037-123056 | Болт | 6 | ||
| 36 | S037-124056 | Болт | 1 | ||
| 37 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 39 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | 31LK-01520 | Трубка | 1 | ||
| 40 | S109-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 41 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 41 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 42 | S129-060326 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 43 | S129-100246 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 44 | S441-12000B | Шайба | 3 | ||
| 45 | S441-160006 | Шайба | 2 | ||
| 46 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 48 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | Y172-015004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | 31LK-01531 | Трубка | 1 | ||
| 7 | 31LB-00250 | Рукав высокого давления (РВД) | 1 |
3-SPOOL
|
|
| 7 | P680-204340 | Шланг в сборе | 1 |
2-SPOOL
|
|
| 8 | P680-201332 | Шланг в сборе | 1 | ||
| D | S621-021001 | О кольцо | 2 | ||
| E | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 |
