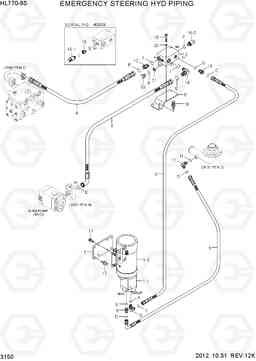

EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL770-9S

EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL770-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3150

Наименование:EMERGENCY STEERING HYD PIPING

Версия:2012. 10.31 REV.12K

EMERGENCY STEERING HYD PIPING HL770-9S

Поз.	Код	Наименование	Кол	Прим.
1	31LM-41000	насос и электродвигатель в сборе	1
1-1	31LM-41100	насос в сборе	1
1-2	31LM-41200	Двигатель постоянного тока в сборе	1
10	31S7-90100	Колено 90	1
11	X530-110004	Штуцер	1
12	X500-110005	Разъем	1
13	31LB-90200	Разъем	1
14	X520-110005	Штуцер 90 orfs	1
15	31LG-40050	Адаптер	1
16-1	31Q4-40800	Датчик давления	1	PRIMARY
16-2	31Q4-40800	Датчик давления	2	EMERGENCY
16-2	31Q4-40800	Датчик давления	1	EMERGENCY
17	S037-102556	Болт	8
18	S037-122556	Болт	2
19	S017-100756	Болт с шестигранной головкой (под шестигранник)	2
2	31L6-02201	Клапан обратный	1
20	S441-10000B	Шайба	2
21	P392-120000	Шайба медная	1
22	P220-220103	Заглушка	1
3	31LK-97220	Рукав высокого давления (РВД)	1
4	P910-166018	Шланг в сборе	1
5	P930-122014	Шланг в сборе	1
6	P910-084034	Шланг в сборе	1
7	31LK-91090	Пластина	1
8	31LK-97210	Пластина	1
9	31S7-00390	Соединитель	1
A	S611-019001	Кольцо уплотнительное (О-кольцо)	1
B	S611-023001	Кольцо уплотнительное (О-кольцо)	1
C	S621-014001	Кольцо уплотнительное (О-кольцо)	2
D	S621-018001	О кольцо	2
E	@	EMER STEERING ELEC	1	SEE 2090
E	S621-021001	О кольцо	2
E28	@	SWITCH-EMER STEER	1	SEE 2015
E69	@	RELAY	1	SEE 2020
F	S631-011004	Кольцо уплотнительное (О-кольцо)	2
G	S631-018004	Кольцо уплотнительное (О-кольцо)	1
H	S631-024004	Кольцо уплотнительное (О-кольцо)	1
I	S631-029004	Кольцо уплотнительное (О-кольцо)	2
N*	30LK-75200	Комплект аварийного рулевого управления	1
