LADDER & HANDRAIL фронтального погрузчика колесного Hyundai HL770-9S

LADDER & HANDRAIL фронтального погрузчика колесного Hyundai HL770-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:5220

Наименование:LADDER & HANDRAIL

Версия:2014. 6.30 REV.14F

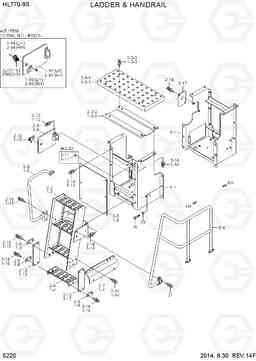

LADDER & HANDRAIL HL770-9S

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	AR
1	73LK-60010	лестница общая сборе LH	1
1	73LK-60011	LADDER TOTAL ASSY-LH	1
1-1	73LK-60100	поддержка ва LH	1
1-1	73LK-60101	поддержка ва LH	1
1-1	73LK-60102	SUPPORT WA-LH	1
1-10	71FT-55660	защелки в сборе	1
1-10	73LK-60270	LATCH ASSY	1
1-10	71FT-55660	защелки в сборе	1
1-10	73LK-60270	LATCH ASSY	1
1-11	72LM-61590	резиновые демпфирования	2
1-11	72LM-61590	резиновые демпфирования	2
1-12	72LH-63150	Держатель	2
1-12	71WD-50150	RUBBER PLATE	2
1-12	72LH-63150	Держатель	2
1-12	71WD-50150	RUBBER PLATE	2	SB-I-2014-06.PDF
1-13	S033-062026	Болт	2
1-14	S037-122556	Болт	17
1-15	S037-123556	Болт	7
1-16	S037-124056	Болт	4
1-2	73LK-60110	Лестница ва LH	2
1-3	73LK-60120	покрытия не скольжению	1
1-3-1	73LK-61200	Крышка ва	1
1-3-2	73LK-61210	Кронштейн	1
1-3-3	S037-102056	Болт барашек / шестигранная шайба	4
1-4	73LK-60130	шаг в сборе	1
1-5	73LK-60140	Крышка	1
1-6	73LK-60150	Перила	1
1-7	73LK-60160	CHANNEL	1
1-8	73LK-60170	Пластина	4
1-9	72LK-63370T	COVER ASSY	1	SB-I-2014-016.PDF
1-9	76LL-60190	COVER WA	1
1-91	72LK-63370T1	COVER WA	1	A/S ITEM
1-92	72LK-63370T2	LATCH-CAM	1	A/S ITEM
1-93	72LK-63370T3	LATCH-CAM	1	A/S ITEM
1-94	72LK-63370T	COVER ASSY	1	A/S ITEM
18	S017-16035D	Болт с шестигранной головкой (под шестигранник)	12
2	73LK-60020	лестница общая сборе RH	1
2	73LK-60021	LADDER TOTAL ASSY-RH	1
2-1	73LK-60200	поддержка ва RH	1
2-1	73LK-60201	поддержка ва RH	1
2-1	73LK-60202	SUPPORT WA-RH	1
2-10	71FT-55660	защелки в сборе	1
2-10	73LK-60270	LATCH ASSY	1
2-10	71FT-55660	защелки в сборе	1
2-10	73LK-60270	LATCH ASSY	1
2-11	72LM-61590	резиновые демпфирования	2
2-11	72LM-61590	резиновые демпфирования	2
2-12	71WD-50150	RUBBER PLATE	2
2-12	72LH-63150	Держатель	2
2-12	71WD-50150	RUBBER PLATE	2
2-13	S033-062026	Болт	4
2-13	S033-062026	Болт	4
2-14	S037-122556	Болт	19
2-14	S037-122556	Болт	19
2-15	S037-123556	Болт	7
2-16	S037-124056	Болт	4
2-16	S037-124056	Болт	4
2-17	73LK-60180	Крышка	1
2-17	73LK-60180	Крышка	1
2-2	73LK-60210	Лестница ва RH	1
2-3	73LK-60120	покрытия не скольжению	1
2-3-1	73LK-61200	Крышка ва	1
2-3-2	73LK-61210	Кронштейн	1
2-3-3	S037-102056	Болт барашек / шестигранная шайба	4
2-4	73LK-60130	шаг в сборе	1
2-5	73LK-60140	Крышка	1
2-6	73LK-60250	перила ва RH	1
2-7	73LK-60160	CHANNEL	1
2-8	73LK-60170	Пластина	4
2-9	76LL-60190	COVER WA	1
2-9	72LK-63370T	COVER ASSY	1	A/S ITEM
2-9	76LL-60190	COVER WA	1
2-91	72LK-63370T1	COVER WA	1	A/S ITEM
2-92	72LK-63370T3	LATCH-CAM	1	A/S ITEM
2-93	72LK-63370T4	CAM	1	A/S ITEM
2-94	72LK-63370T5	LOCK CORE	1	A/S ITEM
21	S037-123056	Болт	12
23	S441-160006	Шайба	12
3	73LK-60030	перила ва LH / задняя	1
3	73LK-60031	HANDRAIL WA-LH/REAR	1
3	73LK-60030	перила ва LH / задняя	1
3	73LK-60030	перила ва LH / задняя	1
3	73LK-60031	HANDRAIL WA-LH/REAR	1
3	73LK-60030	перила ва LH / задняя	1
4	73LK-60040	перила ва RH / задняя	1
4	73LK-60041	HANDRAIL WA-RH/REAR	1
4	73LK-60040	перила ва RH / задняя	1
4	73LK-60040	перила ва RH / задняя	1
4	73LK-60041	HANDRAIL WA-RH/REAR	1
4	73LK-60040	перила ва RH / задняя	1
N1-9	72LK-63370	Крышка ва	1
N2-9	72LK-63370	Крышка ва	1
