DRIVE LINES фронтального погрузчика колесного Hyundai HL770-9S
DRIVE LINES фронтального погрузчика колесного Hyundai HL770-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:DRIVE LINES
Версия:2014. 9.30 REV.14J

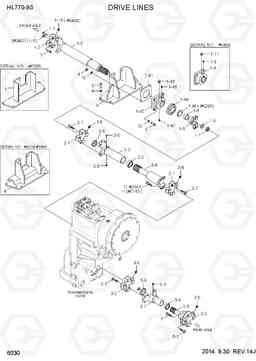

DRIVE LINES HL770-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 81LK-30011 | Вал приводной (ведущий), передний | 1 | ||
| 1 | 81LK-30012 | Вал приводной (ведущий), передний | 1 |
SB-S-2014-017.PDF
|
|
| 1 | 81LK-30013 | Вал приводной (ведущий), передний | 1 | ||
| 1-1 | 103-21UNF859 | Болт | 4 | ||
| 1-10 | 102-PT4185 | Масленка | 1 | ||
| 1-11 | XKCP-00022 | Масленка | 1 | ||
| 1-2 | 100-8.5C-2 | J / подшипник в сборе | 1 | ||
| 1-3 | 40AF-85C678L | вал к югу сборе | 1 | ||
| 1-3 | XKCP-00097 | SHAFT SUB ASSY | 1 | ||
| 1-3 | XKCP-00117 | SHAFT SUB ASSY | 1 | ||
| 1-4 | 750-UCF313 | F / L подшипник в сборе | 1 | ||
| 1-4 | XKCP-00120 | FLANGE BEARING ASSY | 1 | ||
| 1-41 | XKCP-00121 | UCF COVER | 1 | ||
| 1-42 | 750-UCF313 | F / L подшипник в сборе | 1 | ||
| 1-43 | XKCP-00022 | Масленка | 1 | ||
| 1-44 | XKCP-00122 | UCF COVER(UP) | 1 | ||
| 1-45 | 710-M10125 | Комплект винтов | 2 | ||
| 1-46 | XKCP-00123 | Тарелка клапана | 2 | ||
| 1-47 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-5 | 710-M10125 | Комплект винтов | 2 | ||
| 1-5 | 710-M10125 | Комплект винтов | 2 | ||
| 1-6 | 120-M33 | Шайба | 1 | ||
| 1-7 | 110-M33 | Гайка | 1 | ||
| 1-8 | 220-85C100L | фланец в комплекте | 1 | ||
| 1-8 | XKCP-00124 | FLANGE COMPLETE | 1 | ||
| 1-9 | 230-5675 | Вставка | 1 | ||
| 10 | S441-200006 | Шайба | 8 | ||
| 11 | S088-080366 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2 | 81LK-30021 | Вал приводной (ведущий), центральный | 1 | ||
| 2-1 | 100-8.5C-2 | J / подшипник в сборе | 2 | ||
| 2-2 | 220-85C265L | скольжения иго | 1 | ||
| 2-3 | 810-53JK | Уплотнение | 1 | ||
| 2-4 | 40AF-85C1025L | вал к югу сборе | 1 | ||
| 2-5 | XKCP-00022 | Масленка | 2 | ||
| 2-6 | 900-670 | Заглушка | 1 | ||
| 2-7 | 103-21UNF859 | Болт | 8 | ||
| 2-8 | 102-PT4185 | Масленка | 2 | ||
| 3 | 81LB-01201 | Вал приводной (ведущий), задний | 1 | ||
| 3-1 | 103-21UNF859 | Болт | 8 | ||
| 3-2 | 100-8.5C-2 | J / подшипник в сборе | 2 | ||
| 3-3 | XKCP-00022 | Масленка | 1 | ||
| 3-4 | 810-53JK | Уплотнение | 1 | ||
| 3-5 | 300-8.5C155L | Вилка вала | 1 | ||
| 3-6 | 900-670 | Заглушка | 1 | ||
| 3-7 | 200-8.5C115L | хомут скольжения | 1 | ||
| 3-8 | 102-PT4185 | Масленка | 1 | ||
| 4 | 81LK-30030 | Кронштейн | 1 | ||
| 4 | 81LK-30031 | Кронштейн | 1 |
SB-I-2014-021.PDF
|
|
| 4 | 81LK-30032 | Кронштейн | 1 | ||
| 5 | S017-16045D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | S017-16055D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S017-20070D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S017-20080D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 7 | S088-080406 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 7 | S088-080406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 8 | S205-20100B | Гайка | 4 | ||
| 9 | S441-160006 | Шайба | 4 |
