Стрела фронтального погрузчика колесного Hyundai HL770-9S
Стрела фронтального погрузчика колесного Hyundai HL770-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7020
Наименование:BOOM
Версия:2013. 12.31 REV.13M

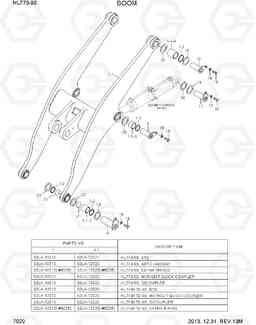

BOOM HL770-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 62LK-10010 | Стрела в сборе | 1 |
HL770-9S
|
|
| 1 | 62LK-12010 | Стрела в сборе | 1 |
HL770XTD-9S
|
|
| 1 | 62LK-10710 | Стрела в сборе | 1 |
AUTO GREASE
|
|
| 1 | 62LK-10310 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 62LK-12310 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1-1 | 62LK-10021 | бум ва | 1 |
HL770-9S
|
|
| 1-1 | 62LK-12020 | бум ва | 1 |
HL770XTD-9S
|
|
| 1-1 | 62LK-10720 | бум ва | 1 |
AUTO GREASE
|
|
| 1-1 | 62LK-10320 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1 | 62LK-12320 | бум ва | 1 |
SEE ILLUST
|
|
| 1-1-2 | 61LK-10080 | Втулка | 1 | ||
| 1-1-3 | 61LB-10100 | Втулка | 1 | ||
| 1-1-4 | 61LB-10111 | Втулка | 1 | ||
| 1-2 | Y020-100211 | Пыльник | 8 | ||
| 1-3 | Y020-110211 | Кольцо | 4 | ||
| 11 | 61LM-16620 | Палец | 2 | ||
| 12 | 61LM-16660 | Палец | 2 | ||
| 13 | 61LM-10250 | Распорный штифт | 5 | ||
| 14 | 61LM-10260 | Распорный штифт | 2 | ||
| 15 | S017-16030D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S017-20025D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 18 | 64L3-01120-DA | Шайба | 2 | ||
| 19 | 91E6-60200-DA | Шайба | 6 | ||
| 21 | 61Q6-06540 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 22 | S391-100150 | прокладка тур (1.0T) | 4 | ||
| 23 | S391-100165 | Прокладка | 4 | ||
| 24 | S391-100180 | Прокладка | 4 | ||
| 25 | S391-110210 | Прокладка | 4 | ||
| 4 | 61LM-16270 | Палец | 2 | ||
| 9 | 61LM-16140 | Палец | 2 |
