Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL780-3
Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:MAIN HYDRAULIC PIPING
Версия:2003. 6.30 REV.11

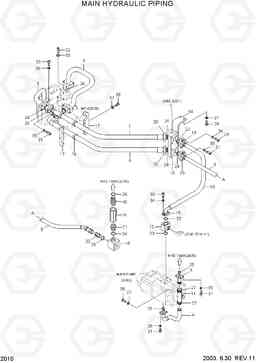

MAIN HYDRAULIC PIPING HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P700-204322 | Шланг в сборе | 1 | ||
| 11 | P760-082032 | HOSE-RUBBER LOW | 1 | ||
| 12 | 31L6-01820 | Корпус клапана | 1 | ||
| 13 | 31L6-01830 | Корпус клапана | 1 | ||
| 14 | 31L6-00221 | Пластина | 1 | ||
| 15 | 31L6-01841 | Корпус клапана | 1 | ||
| 16 | 31E9-0141 | Клапан обратный | 1 | ||
| 17 | 31L6-00241 | Зажим | 2 | ||
| 18 | S690-060100 | Уплотнительная втулка | 4 | ||
| 19 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 20 | P173-240107 | фланец гидрокси, сплит | 10 | ||
| 21 | 31L6-01851 | Соединитель | 1 | ||
| 22 | P010-110008 | Соединитель | 1 | ||
| 23 | P590-038001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 24 | P590-047001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 25 | P590-057001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | S631-044001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 27 | S520-055000 | Зажим | 4 | ||
| 28 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S107-100304 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31L6-00123 | Трубка | 1 | ||
| 30 | S107-101054 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S107-120354 | Болт с шестигранной головкой (под шестигранник) | 28 | ||
| 32 | S107-120904 | BOLT-SOCKET | 3 | ||
| 33 | S109-160506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 34 | S411-100002 | Шайба пружинная | 8 | ||
| 35 | S411-120002 | Шайба пружинная | 31 | ||
| 37 | S441-120002 | Шайба | 8 | ||
| 38 | 31L6-00261 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 39 | S017-121152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 39 | S017-120652 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4 | 31L6-01791 | Трубка | 1 | ||
| 40 | 31L6-02180 | CONNECTOR ASSY | 1 | ||
| 5 | 31L6-00142 | Трубка | 1 | ||
| 5 | 31L6-00143 | Трубка | 1 | ||
| 6 | 31L6-01800 | Трубка | 1 | ||
| 7 | 31L6-02210 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31L6-02130 | HOSE ASSY-THD | 1 | ||
| 9 | P650-242318 | HOSE ASSY-THD FLG | 1 |
