PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-3
PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2021
Наименование:PILOT HYDRAULIC PIPING 2
Версия:'98. 8.24 REV.1

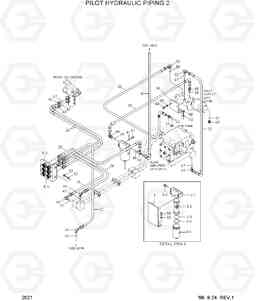

PILOT HYDRAULIC PIPING 2 HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 18 | P620-062025 | Шланг в сборе | 1 | ||
| 19 | P620-062038 | Шланг в сборе | 1 | ||
| 20 | P620-066010 | Шланг в сборе | 1 | ||
| 21 | P600-047021 | HOSE ASSY-THD | 1 | ||
| 22 | P600-042033 | HOSE ASSY-THD | 1 | ||
| 23 | P620-062040 | Шланг в сборе | 1 | ||
| 24 | P600-047019 | HOSE ASSY-THD | 1 | ||
| 25 | P600-047016 | HOSE ASSY-THD | 1 | ||
| 26 | P620-043030 | Шланг в сборе | 2 | ||
| 3 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 3-1 | 31E3-00670 | Головка фильтра | 1 | ||
| 3-2 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 3-3 | 31E3-0069 | Кольцо | 1 | ||
| 3-4 | 31E3-0070 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-4 | 31E3-00700 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-5 | 31E3-0071 | CAP | 1 | ||
| 3-5 | 31E3-00710 | Корпус фильтра | 1 | ||
| 3-6 | 31E3-00680 | Клапан в сборе | 1 | ||
| 32 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | P320-080406 | TEE-RUN TYPE | 1 | ||
| 39 | P010-110003 | Соединитель | 1 | ||
| 40 | P010-110002 | Соединитель | 2 | ||
| 42 | P220-310103 | Заглушка | 1 | ||
| 43 | P020-110011 | Колено 90 | 1 | ||
| 44 | P020-110001 | Колено 90 | 3 | ||
| 45 | P020-110014 | Колено 90 | 1 | ||
| 47 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 48 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | 31L6-01720 | винт муфты в сборе | 1 | ||
| 5-1 | 31EM-30210 | COUPLING-SCREW | 6 | ||
| 5-2 | 31L6-01740 | Пластина | 1 | ||
| 50 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 51 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | P020-310004 | Колено 90 | 1 | ||
| 53 | P020-310003 | Колено 90 | 1 | ||
| 54 | 31L6-00711 | Пластина | 1 | ||
| 57 | S015-060602 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 58 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 61 | S411-060002 | Шайба пружинная | 2 | ||
| 62 | S441-100002 | Шайба | 4 | ||
| 63 | S441-120002 | Шайба | 2 | ||
| 64 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 65 | S441-080002 | Шайба | 2 | ||
| 66 | P010-310004 | Соединитель | 1 | ||
| 7 | 34L1-01881 | Пластина | 1 | ||
| N3-1 | 31E3-0067 | Головка фильтра | 1 |
