RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL780-3
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2062
Наименование:RIDE CONTROL HYDRAULIC PIPING
Версия:2001. 9.20 REV.9

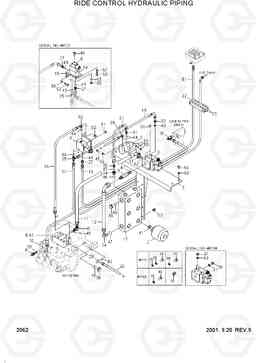

RIDE CONTROL HYDRAULIC PIPING HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| @ | UP TO #0005: CONTACT HYUN | 1 | |||
| * | 91L6-00380 | RIDE CONTROL KIT | 1 | ||
| * | 91L6-00381 | RIDE CONTROL KIT | 1 | ||
| * | 91L6-00382 | RIDE CONTROL KIT | 1 | ||
| * | 91L6-00383 | RIDE CONTROL KIT | 1 | ||
| 1 | @ | RIDE CONTROL VALVE | 1 |
SEE 2063
|
|
| 10 | 31L6-02361 | TEE | 1 | ||
| 11 | 31L6-02370 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31L6-02380 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31L6-02390 | Корпус клапана | 1 | ||
| 14 | 31E3-3072 | Корпус клапана | 1 | ||
| 15 | 34L3-01180 | Пластина | 1 | ||
| 15 | 34L4-01881 | Пластина | 1 | ||
| 16 | P620-062014 | Шланг в сборе | 1 | ||
| 17 | P620-062079 | Шланг в сборе | 1 | ||
| 18 | P600-062060 | HOSE ASSY-THD | 1 | ||
| 19 | P620-062020 | Шланг в сборе | 1 | ||
| 2 | 34L1-02530 | Гидроаккумулятор | 12 | ||
| 20 | P600-042020 | HOSE ASSY-THD 0X0 | 1 | ||
| 20 | P620-042023 | Шланг в сборе | 1 | ||
| 21 | P620-047010 | Шланг в сборе | 1 | ||
| 22 | 31L6-02290 | Зажим | 3 | ||
| 23 | 31L6-02300 | Зажим | 6 | ||
| 24 | P020-110006 | Колено 90 | 1 | ||
| 25 | 34E7-04580 | TEE | 1 | ||
| 25 | P320-060606 | TEE-RUN TYPE | 1 | ||
| 26 | 34L3-02160 | TEE-SWIVEL NUT | 1 | ||
| 27 | P010-110012 | Соединитель | 2 | ||
| 27 | P010-110003 | Соединитель | 1 | ||
| 28 | P020-110012 | Колено 90 | 1 | ||
| 29 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 3 | @ | SAFETY VALVE | 1 |
SEE 2160
|
|
| 30 | P010-110002 | Соединитель | 1 | ||
| 31 | P010-110013 | Соединитель | 1 | ||
| 32 | P010-120012 | Соединитель | 1 | ||
| 33 | 31L1-0077 | фланец раскол | 2 | ||
| 34 | 34L1-02570 | Пробка (заглушка) | 1 | ||
| 35 | P220-110102 | Заглушка | 3 | ||
| 36 | P220-110106 | Заглушка | 4 | ||
| 37 | P220-120102 | Заглушка | 2 | ||
| 38 | P220-120106 | Заглушка | 1 | ||
| 39 | P392-120000 | Шайба медная | 1 | ||
| 4 | 21E3-0015 | Датчик давления (переключатель, реле) | 1 | ||
| 40 | P391-040000 | Шайба медная | 3 | ||
| 40 | P391-040000 | Шайба медная | 1 | ||
| 41 | P391-160000 | WASHER-COPPER | 14 | ||
| 41 | P391-160000 | WASHER-COPPER | 13 | ||
| 42 | 31L1-0059 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 43 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 43 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 44 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 44 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 45 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 46 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 47 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 48 | S105-050504 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 49 | S015-080452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | @ | SOLENOID VALVE | 1 |
SEE 2220
|
|
| 50 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 51 | S017-101152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 52 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 52 | S037-122552 | Болт | 10 | ||
| 53 | S017-140452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 53 | S107-140452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 54 | S017-160352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 55 | S411-080002 | Шайба пружинная | 2 | ||
| 55 | S441-080002 | Шайба | 2 | ||
| 56 | S403-082002 | Плоская шайба | 2 | ||
| 57 | S403-102002 | Плоская шайба | 4 | ||
| 58 | S441-120002 | Шайба | 10 | ||
| 59 | S411-140002 | Шайба пружинная | 4 | ||
| 6 | 31L6-02310 | Корпус клапана | 1 | ||
| 60 | S441-160002 | Шайба | 4 | ||
| 61 | P610-062065 | HOSE ASSY-THD 0X45 | 1 | ||
| 62 | P020-110002 | Колено 90 | 1 | ||
| 7 | 31L6-02320 | Пластина | 1 | ||
| 8 | 31L6-02340 | Штуцер -90 | 1 | ||
| 9 | 31L6-02350 | CONNECTOR-LONG | 1 | ||
| R13 | @ | SW-RIDE CONTROL | 1 |
SEE 4030
|
|
| R14 | @ | RELAY-RIDE CONTROL | 1 |
SEE 4020
|
|
| R5 | @ | DECAL-SHUT OFF VALVE | 1 |
SEE 7020
|
|
| R87 | @ | HARNESS-FRONT | 1 |
SEE 4070
|
