DRIVE LINES(#0123-) фронтального погрузчика колесного Hyundai HL780-3
DRIVE LINES(#0123-) фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3011
Наименование:DRIVE LINES(#0123-)
Версия:2001. 9.20 REV.9

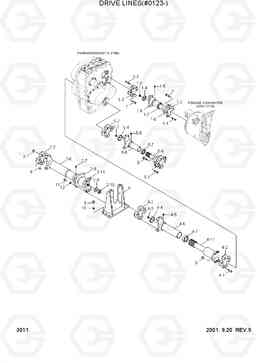

DRIVE LINES(#0123-) HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | DRIVE LINES | 1 | ||
| 1 | 81L6-01040 | Вал приводной (ведущий), верхний | 1 | ||
| 1-1 | 103-21UNF | Болт | 8 | ||
| 1-2 | 1100-7C | J/BEARING ASSY | 2 | ||
| 1-3 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-4 | 900-5610 | Пробка (заглушка) | 1 | ||
| 1-5 | 710-PT81 | пробки | 1 | ||
| 1-6 | 201-7C126 | YOKE-SLIP | 1 | ||
| 1-7 | 810-415JK | Уплотнение | 1 | ||
| 1-8 | 3010-7C168 | SHAFT-SLIP | 1 | ||
| 10 | S441-180004 | Шайба | 6 | ||
| 11 | S017-200552 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S441-200002 | Шайба | 4 | ||
| 2 | 81L6-01050 | Вал приводной (ведущий), передний | 1 | ||
| 2-1 | 103-21UNF | Болт | 4 | ||
| 2-10 | 110-M3615 | Гайка | 1 | ||
| 2-11 | 20C-9C138 | Фланец | 1 | ||
| 2-2 | 1100-9C | J/BEARING ASSY | 1 | ||
| 2-6 | 40AF1-HL780 | SHAFT ASSY-SLIP | 1 | ||
| 2-7 | 710-M12 | Комплект винтов | 2 | ||
| 2-8 | 700-UCF218 | BEARING-FLANGE | 1 | ||
| 2-9 | 121-M36 | Шайба | 1 | ||
| 4 | 81L6-01060 | Вал приводной (ведущий), промежуточный | 1 | ||
| 4-1 | 103-21UNF | Болт | 8 | ||
| 4-11 | 40AC-9C874 | SHAFT ASSY-SLIP | 1 | ||
| 4-2 | 1100-9C | J/BEARING ASSY | 2 | ||
| 4-3 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 4-4 | 901-84 | Пробка (заглушка) | 1 | ||
| 4-5 | 710-PT81 | пробки | 1 | ||
| 4-6 | 210-9C327 | YOKE-SLIP | 1 | ||
| 4-7 | 810-65JK | Уплотнение | 1 | ||
| 5 | 81L6-01070 | Вал приводной (ведущий), задний | 1 | ||
| 5-1 | 103-21UNF | Болт | 8 | ||
| 5-2 | 1100-85C | J/BEARING ASSY | 2 | ||
| 5-3 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 5-4 | 901-65 | Пробка (заглушка) | 1 | ||
| 5-5 | 710-PT81 | пробки | 1 | ||
| 5-6 | 200-85C184 | YOKE-SLIP | 1 | ||
| 5-7 | 810-53 | SAEL ASSY | 1 | ||
| 5-8 | 3000-85C265 | SHAFT-SLIP | 1 | ||
| 6 | 81L6-00991 | Кронштейн | 1 | ||
| 7 | 81L2-3406 | Болт | 8 | ||
| 8 | 81L1-3410 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 9 | S017-180402 | Болт с шестигранной головкой (под шестигранник) | 6 |
