TRANSMISSION GROUP(2/2) фронтального погрузчика колесного Hyundai HL780-3
TRANSMISSION GROUP(2/2) фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3111
Наименование:TRANSMISSION GROUP(2/2)
Версия:2002. 7.31 REV.10

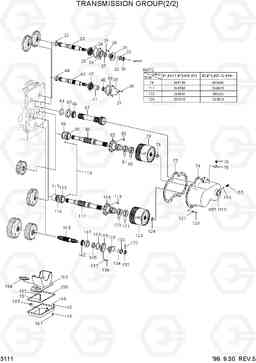

TRANSMISSION GROUP(2/2) HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 113 | 217502 | Вставка | 1 | ||
| 114 | 223982 | Кольцо стопорное | 1 | ||
| 115 | 242755 | BEARING ASSY-TAPERED | 1 | ||
| 116 | 242756 | PIN-LOCK | 2 | ||
| 117 | 249765 | Вал | 1 | ||
| 117 | 246828 | Вал | 1 |
SEE NOTE
|
|
| 118 | 246830 | SUPPORT & PLUG ASSY | 1 | ||
| 119 | 247229 | Болт | 8 | ||
| 120 | 233948 | Кольцо поршневое | 2 | ||
| 121 | 233947 | EXPANDER-PISTON RING | 2 | ||
| 122 | 1F-632 | COTTER-FLANGE | 1 |
NOT USED
|
|
| 123 | @ | CLUTCH-2ND | 1 |
SEE 3140
|
|
| 124 | 247353 | Кольцо стопорное | 1 | ||
| 127 | 237328 | Стопорная шайба (кольцо) | 20 | ||
| 128 | 21C-612 | Болт | 20 | ||
| 132 | 215634 | NUT-FLANGE | 1 | ||
| 132 | 201262 | NUT-FLANGE | 1 |
SEE NOTE
|
|
| 133 | 222181 | WASHER-FLANGE | 1 | ||
| 134 | 25K-60204 | O-RING-FLANGE | 1 | ||
| 135 | 218745 | Фланец | 1 | ||
| 135 | 232819 | Фланец | 1 |
SEE NOTE
|
|
| 136 | 1C-820 | Винт | 6 | ||
| 137 | 4E-08 | Стопорная шайба (кольцо) | 6 | ||
| 138 | 217626 | CAP-BRG & OIL SEAL ASSY | 1 | ||
| 139 | 25K-40408 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 140 | 225763 | SEAL-OIL-BRG CAP | 1 | ||
| 141 | 247581 | CUP-BEARING | 1 | ||
| 142 | 225850 | CONE-BEARING | 1 | ||
| 143 | 218703 | SHAFT-OUTPUT | 1 | ||
| 145 | 11F-12 | Заглушка | 2 | ||
| 146 | 237328 | Стопорная шайба (кольцо) | 18 | ||
| 147 | 21C-612 | Болт | 18 | ||
| 148 | 217562 | SUMP ASSY | 1 | ||
| 149 | 247929 | MAGNET-SUMP | 2 | ||
| 150 | 237154 | Прокладка | 1 | ||
| 151 | 1C-636 | Болт | 3 | ||
| 152 | 4E-06 | Стопорная шайба (кольцо) | 3 | ||
| 153 | 242881 | FRAME & SCREEN ASSY | 1 | ||
| 154 | 218376 | SUMP SCREEN ASSY | 1 | ||
| 155 | 4200573 | SENSOR-SPEED | 1 | ||
| 156 | 60K30020 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | 217500 | SPACER-GEAR | 1 | ||
| 23 | 247710 | Вал | 1 | ||
| 24 | 225842 | BEARING-FRONT | 1 | ||
| 25 | 217490 | GASKET-BEARING CAP | 1 | ||
| 26 | 217489 | CAP-BEARING ,SHAFT | 1 | ||
| 27 | 209587 | Сальник | 1 | ||
| 28 | 4E-08 | Стопорная шайба (кольцо) | 4 | ||
| 29 | 1C-820 | Винт | 4 | ||
| 31 | 231749 | FLANGE-INPUT | 1 | ||
| 32 | 25K-60116 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 33 | 222179 | Шайба | 1 | ||
| 34 | 251046 | NUT-FLANGE | 1 | ||
| 36 | 1C-820 | Винт | 4 | ||
| 37 | 4E-08 | Стопорная шайба (кольцо) | 4 | ||
| 38 | 217488 | CAP-BEARING | 1 | ||
| 39 | 217490 | GASKET-BEARING CAP | 1 | ||
| 40 | 222960 | NUT-FLANGE | 1 | ||
| 41 | 217504 | Кольцо уплотнительное | 1 | ||
| 42 | 225842 | BEARING-FRONT | 1 | ||
| 43 | 247710 | Вал | 1 | ||
| 44 | 217500 | SPACER-GEAR | 1 | ||
| 64 | 242724 | BAFFLE-OIL | 1 | ||
| 65 | 242742 | CUP-BEARING | 1 | ||
| 66 | 242723 | CONE-BEARING | 1 | ||
| 67 | 242762 | Вал | 1 | ||
| 74 | 248139 | COVER-CLUTCH | 1 | ||
| 74 | 249685 | COVER-CLUTCH | 1 |
SEE NOTE
|
|
| 75 | 26F-3 | ELL-STREET | 1 | ||
| 76 | 238535 | Сапун | 1 | ||
| 77 | 237157 | GASKET-COVER | 1 | ||
| 78 | 247353 | Кольцо стопорное | 1 | ||
| 79 | @ | CLUTCH-1ST | 1 |
SEE 3140
|
|
| 80 | 233948 | Кольцо поршневое | 2 | ||
| 81 | 233947 | EXPANDER-PISTON RING | 2 | ||
| 82 | 247229 | Болт | 8 | ||
| 83 | 246830 | SUPPORT & PLUG ASSY | 1 | ||
| 84 | 249765 | Вал | 1 | ||
| 85 | 242755 | BEARING ASSY-TAPERED | 1 | ||
| 86 | 223982 | Кольцо стопорное | 1 |
