1ST & 2ND CLUTCH GROUP фронтального погрузчика колесного Hyundai HL780-3
1ST & 2ND CLUTCH GROUP фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3140
Наименование:1ST & 2ND CLUTCH GROUP
Версия:'99. 9.30 REV.5

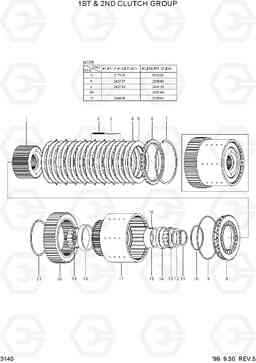

1ST & 2ND CLUTCH GROUP HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 246832 | DISC HUB ASSY | 1 | ||
| 10 | 242736 | SEAL-PISTON,INNER | 1 | ||
| 11 | 246840 | Кольцо стопорное | AR | ||
| 11A | 246841 | RNG-SNAP | AR |
NOT SHOWN
|
|
| 12 | 246837 | Шайба | AR | ||
| 12A | 246838 | Шайба | AR |
NOT SHOWN
|
|
| 12B | 246839 | Шайба | AR |
NOT SHOWN
|
|
| 13 | 238484 | CONE-BEARING | 1 | ||
| 14 | 238483 | CUP-BEARING | 1 | ||
| 15 | 242771 | RACE-OUTER | 1 | ||
| 16 | 10J-08 | BALL-LOCK | 1 | ||
| 17 | 246836 | CLUTCH DRUM ASSY | 1 |
INCL15,16
|
|
| 18 | 236981 | CUP-BEARING | 1 | ||
| 19 | 236985 | CONE-BEARING | 1 | ||
| 2 | 242741 | SPRING-DISC | 8 | ||
| 20 | 242730 | GEAR-HUB | 1 | ||
| 21 | 217692 | Кольцо стопорное | 1 | ||
| 3 | 242740 | Палец | 8 | ||
| 4 | 232285 | DISC-OUTER | 11 | ||
| 5 | 232779 | DISC-INNER | 12 | ||
| 6 | 217137 | PLATE-END | 1 | ||
| 6 | 250839 | PLATE-END | 1 |
SEE NOTE
|
|
| 7 | 217416 | Кольцо стопорное | 1 | ||
| 8 | 242737 | Поршень | 1 | ||
| 9 | 242753 | SEAL-PISTON,OUTER | 1 | ||
| 9 | 245139 | SEAL-PISTON,OUTER | 1 |
SEE NOTE
|
|
| 9A | 245140 | EXPANDER | 1 |
SEE NOTE
|
|
| N17 | 250844 | CLUTCH DRUM ASSY | 1 |
SEE NOTE
|
|
| N8 | 250840 | Поршень | 1 |
SEE NOTE
|
