3RD & 4TH CLUTCH GROUP фронтального погрузчика колесного Hyundai HL780-3
3RD & 4TH CLUTCH GROUP фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:3RD & 4TH CLUTCH GROUP
Версия:'99. 9.30 REV.5

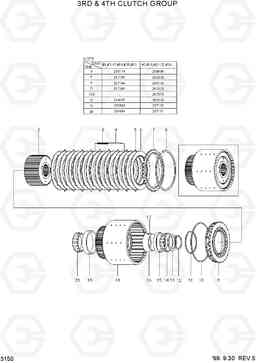

3RD & 4TH CLUTCH GROUP HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 217361 | Кольцо поршневое | 1 | ||
| 10 | 247878 | Кольцо поршневое | 1 |
SEE NOTE
|
|
| 10A | 247879 | Кольцо поршневое | 1 |
SEE NOTE
|
|
| 11 | 217411 | Кольцо поршневое | 1 | ||
| 12 | 245980 | Кольцо стопорное | AR | ||
| 12A | 245981 | RING-SANP | AR |
NOT SHOWN
|
|
| 13 | 245982 | Шайба | AR | ||
| 13A | 245983 | Шайба | AR |
NOT SHOWN
|
|
| 13B | 245984 | Шайба | AR |
NOT SHOWN
|
|
| 14 | 237183 | CONE-BEARING | 1 | ||
| 15 | 237184 | CUP-BEARING | 1 | ||
| 16 | 217155 | RACE-OUTER | 1 | ||
| 17 | 10J-08 | BALL-LOCK | 1 | ||
| 18 | 244657 | CLUTCH DRUM ASSY | 1 |
INCL16,17
|
|
| 19 | 238483 | CUP-BEARING | 1 | ||
| 19 | 237182 | CUP-BEARING | 1 |
SEE NOTE
|
|
| 2 | 245503 | DISC HUB ASSY | 1 | ||
| 20 | 238484 | CONE-BEARING | 1 | ||
| 20 | 237181 | CONE-BEARING | 1 |
SEE NOTE
|
|
| 3 | 245505 | Пружина | 6 | ||
| 4 | 217599 | Палец | 6 | ||
| 5 | 238174 | DISC | 9 | ||
| 6 | 227495 | DISC | 10 | ||
| 7 | 217161 | PLATE-END | 1 | ||
| 7 | 250835 | PLATE-END | 1 |
SEE NOTE
|
|
| 8 | 217099 | Кольцо стопорное | 1 | ||
| 9 | 217164 | Поршень | 1 | ||
| N18 | 250838 | CLUTCH DRUM ASSY | 1 |
SEE NOTE
|
|
| N5 | 250836 | DISC | 9 |
SEE NOTE
|
|
| N9 | 238739 | Поршень | 1 |
SEE NOTE
|
