Каталог запчастей
-
Hyundai
-
HL780-3
- RANGE MODULATOR VALVE ASSEMBLY
RANGE MODULATOR VALVE ASSEMBLY фронтального погрузчика колесного Hyundai HL780-3
RANGE MODULATOR VALVE ASSEMBLY фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3161
Наименование:RANGE MODULATOR VALVE ASSEMBLY
Версия:'99. 9.30 REV.5

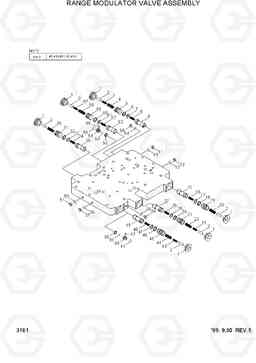

RANGE MODULATOR VALVE ASSEMBLY HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 250477 | MODULATOR VALVE ASSY | 1 |
SEE NOTE
|
|
| 1 | 249290 | PLUG-BORE | 6 | ||
| 10 | 91F-3 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | 24K-3 | Пробка (заглушка) | 1 | ||
| 12 | 91F-3 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | 24K-3 | Пробка (заглушка) | 1 | ||
| 15 | 249360 | Золотник | 1 |
1st
|
|
| 16 | 249362 | Пружина | 1 | ||
| 17 | 249486 | Шайба | 1 | ||
| 18 | 246804 | Кольцо стопорное | 1 | ||
| 19 | 249287 | SPOOL-ACCUMULATOR | 1 | ||
| 1A | 91F-11 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 2 | 249546 | PIN-STOP | 4 | ||
| 20 | 249547 | SPRING-INNER | 1 | ||
| 20A | 249489 | SPRING-MIDDLE | 1 | ||
| 20B | 249488 | Весной внешний | 1 | ||
| 21 | 249537 | SPRING-INNER | 1 | ||
| 21A | 249487 | SPRING-INNER | 1 | ||
| 22 | 249488 | Весной внешний | 1 | ||
| 23 | 249287 | SPOOL-ACCUMULATOR | 1 | ||
| 24 | 246804 | Кольцо стопорное | 1 | ||
| 25 | 249486 | Шайба | 1 | ||
| 26 | 249288 | Пружина | 1 | ||
| 27 | 249360 | Золотник | 1 |
2nd
|
|
| 28 | 91F-3 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | 24K-3 | Пробка (заглушка) | 1 | ||
| 3 | 249487 | SPRING-INNER | 1 | ||
| 30 | 249488 | Весной внешний | 1 | ||
| 31 | 249549 | SPOOL-ACCUMULATOR | 1 | ||
| 32 | 246804 | Кольцо стопорное | 1 | ||
| 33 | 249486 | Шайба | 1 | ||
| 34 | 249363 | Пружина | 1 | ||
| 35 | 249360 | Золотник | 1 |
4th
|
|
| 36 | 91F-3 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 37 | 24K-3 | Пробка (заглушка) | 1 | ||
| 38 | 247444 | Кольцо стопорное | 1 | ||
| 39 | 10J-06 | BALL-RELIEF | 1 | ||
| 4 | 249488 | Весной внешний | 1 | ||
| 40 | 247442 | Втулка (распорная) | 1 | ||
| 41 | 76K-11 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 42 | 742305 | Палец | 1 | ||
| 43 | 249537 | SPRING-INNER | 1 | ||
| 44 | 249489 | SPRING-MIDDLE | 1 | ||
| 44A | 249754 | Весной внешний | 1 | ||
| 45 | 249287 | SPOOL-ACCUMULATOR | 1 | ||
| 46 | 246804 | Кольцо стопорное | 1 | ||
| 47 | 249486 | Шайба | 1 | ||
| 48 | 249288 | Пружина | 1 | ||
| 49 | 249297 | Золотник | 1 |
Reverse
|
|
| 5 | 249549 | SPOOL-ACCUMULATOR | 1 | ||
| 50 | 91F-3 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | 24K-3 | Пробка (заглушка) | 1 | ||
| 52 | 247444 | Кольцо стопорное | 1 | ||
| 53 | 10J-6 | BALL-RELIEF | 1 | ||
| 54 | 247444 | Кольцо стопорное | 1 | ||
| 55 | 742305 | Палец | 1 | ||
| 56 | 76K-11 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 57 | 249537 | SPRING-INNER | 1 | ||
| 57A | 249489 | SPRING-MIDDLE | 1 | ||
| 58 | 249754 | Весной внешний | 1 | ||
| 59 | 249287 | SPOOL-ACCUMULATOR | 1 | ||
| 6 | 246804 | Кольцо стопорное | 1 | ||
| 60 | 246804 | Кольцо стопорное | 1 | ||
| 61 | 249486 | Шайба | 1 | ||
| 62 | 249288 | Пружина | 1 | ||
| 63 | 249297 | Золотник | 1 |
Forward
|
|
| 64 | 91F-3 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 65 | 24K-3 | Пробка (заглушка) | 1 | ||
| 7 | 249486 | Шайба | 1 | ||
| 8 | 249288 | Пружина | 1 | ||
| 9 | 249360 | Золотник | 1 |
3rd
|
