CONTROL BOX GROUP фронтального погрузчика колесного Hyundai HL780-3
CONTROL BOX GROUP фронтального погрузчика колесного Hyundai HL780-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5100
Наименование:CONTROL BOX GROUP
Версия:'99. 7.10 REV.4

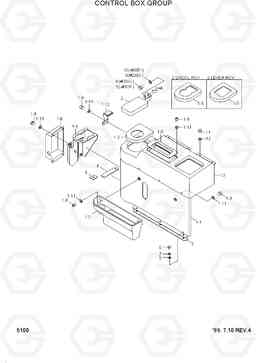

CONTROL BOX GROUP HL780-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71L6-10990 | CONTROL BOX ASSY | 1 |
2 LEVER RCV
|
|
| 1-1 | 71L6-10232 | SUPPORT WA | 1 | ||
| 1-10 | S403-102004 | Плоская шайба | 6 | ||
| 1-10 | S403-102006 | Плоская шайба | 6 | ||
| 1-11 | S401-052004 | Плоская шайба | 16 | ||
| 1-11 | S401-052006 | Плоская шайба | 16 | ||
| 1-12 | 71L6-10520 | Кронштейн | 1 | ||
| 1-2 | 71L6-10241 | COVER-CON BOX | 1 | ||
| 1-3 | 71L6-10251 | RCV COVER | 1 |
STD
|
|
| 1-3 | 71L6-10870 | RCV COVER | 1 |
OPT
|
|
| 1-3 | 71L6-11000 | RCV COVER | 1 |
2 LEVER RCV
|
|
| 1-4 | 71L6-10262 | SUPPORT WA | 1 | ||
| 1-4 | 71L6-10263 | SUPPORT WA | 1 | ||
| 1-4 | 71L6-11010 | SUPPORT WA | 1 |
2 LEVER RCV
|
|
| 1-5 | 71L6-10271 | BOARD WA | 1 | ||
| 1-6 | 71L6-10281 | Крышка | 1 | ||
| 1-7 | 71L6-10291 | BOX-BOOK | 1 | ||
| 1-8 | S017-100254 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 1-8 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 1-9 | S175-050154 | Винт (торцевой ключ) | 16 | ||
| 1-9 | S175-050156 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 10 | S403-102004 | Плоская шайба | 2 | ||
| 11 | S175-050204 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | S175-050206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S401-052004 | Плоская шайба | 4 | ||
| 12 | S401-052006 | Плоская шайба | 4 | ||
| 3 | 71L6-10200 | PAD-RUBBER | 1 | ||
| 4 | 71L6-10210 | PAD-RUBBER | 1 | ||
| 5 | 71L6-10220 | PAD-RUBBER | 1 | ||
| 6 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 6 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 7 | S411-100002 | Шайба пружинная | 5 | ||
| 7 | S411-100006 | Шайба пружинная | 5 | ||
| 8 | S403-102002 | Плоская шайба | 5 | ||
| 8 | S403-102006 | Плоская шайба | 7 | ||
| 9 | S017-100254 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| N1 | 71L6-10192 | CONTROL BOX ASSY | 1 | ||
| N2 | 71L6-10381 | WRIST REST ASSY | 1 |
