Код подсистемы:1090
Наименование:AIR CONDITIONER MOUNTING
Версия:2014.10.31 REV.14K

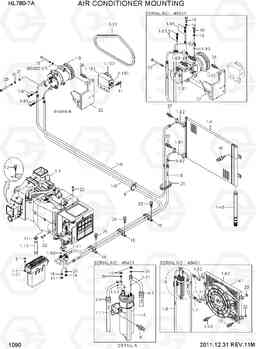

AIR CONDITIONER MOUNTING HL780-7A
1090 AIR CONDITIONER MOUNTING HL780-7A, Hyundai
Поз. Код Наименование Кол Прим.
N @ NOT SUPPLIED PARTS AR
1 11LH-90012 AIRCON ASSY 1
1 11LH-90013 AIRCON ASSY 1
1 11LH-90015 AIRCON ASSY 1
1-1 @ AIRCON UNIT 1
SEE 1100
1-10 11N6-90110 холостым шкивом 1
1-101 A4760-508-00-2 кронштейн шкива 1
1-102 A4700-511-01-2 холостым шкивом 1
INCL 1-103
1-103 A8900-518-03-3 стяжной болт 1
1-11 11N6-90120 Кронштейн R / сушилка 1
1-12 14E7-01240 Ремень клиновой (приводной) 1
1-12 11LQ-90380 Ремень клиновой (приводной) 1
1-13 11EK-92130 Сливной шланг 1
1-2 11LB-90112 управления в сборе 1
1-21 11LB-90220 DECAL 1
NOT SHOWN
1-3 11N6-90040 Компрессор 1
1-3 11Q6-90040 Компрессор 1
1-31 11LF-90230 THERMAL SW-COMP 1
1-32 A5W00153 CLUTCH 1
1-4 11LH-90090 конд & вентилятор сборе 1
1-4 11Q6-90071 конденсатор R / сушилка 1
1-41 A2W01133 CONDENSER 1
1-42 A2W01178 Мотор отопителя и вентилятор в сборе 1
1-43 AA000004 Болт 4
1-45 A2W00701C Турбина 1
1-45 A2W00701D Турбина 1
1-5 11N6-90060 сушилка приемник 1
1-6 11LH-90042 DISCHARGE HOSE 1
1-6 11LH-90043 DISCHARGE HOSE 1
1-6 11LH-90044 DISCHARGE HOSE 1
1-61 A304000301-4 заправочный клапан в сборе, ч 1
1-62 A305000205-2 Кольцо уплотнительное (О-кольцо) 1
1-63 A305000217-2 Кольцо уплотнительное (О-кольцо) 1
1-7 11LH-90051 LIQUID HOSE(A) 1
1-71 A305000207-2 Кольцо уплотнительное (О-кольцо) 2
1-72 A305000209-2 Кольцо уплотнительное (О-кольцо) 2
1-8 11LH-90061 LIQUID HOSE(B) 1
1-8 11LH-90062 LIQUID HOSE(B) 1
1-81 A305000209-2 Кольцо уплотнительное (О-кольцо) 2
1-82 A8220-010-00-2 Датчик давления (переключатель, реле) 1
1-9 11LH-90072 SUCTION HOSE 1
1-9 11LH-90073 SUCTION HOSE 1
1-91 A304000601-4 CHARGE VALVE ASSY-L 1
1-92 A305000203-2 Кольцо уплотнительное (О-кольцо) 1
1-93 A305000216-2 Кольцо уплотнительное (О-кольцо) 1
10 S035-083026 Болт 4
11 S037-102526 Болт 3
12 S037-122056 Болт 4
13 S109-080956 Болт с шестигранной головкой (под шестигранник) 3
13 S109-080906 Болт с шестигранной головкой (под шестигранник) 3
14 S203-06100V Гайка 3
14 S203-06100V Гайка 1
14 S205-06100B Гайка 1
142.1 AC100287 BLOWER ASSY 1
NOT SHOWN
142.11 AC100180 FAN ASSY 1
NOT SHOWN
142.12 A2W01179 Гидромотор хода 1
NOT SHOWN
142.13 AC100189 Кожух 1
NOT SHOWN
15 S203-08100B Гайка 1
15 S205-08100B Гайка 1
16 S403-08200V Плоская шайба 3
16 S403-08200B Плоская шайба 6
16 S403-08200B Плоская шайба 5
17 S520-015000 Зажим 1
18 31L6-02470 Зажим 3
19 S015-080306 Болт с шестигранной головкой (под шестигранник) 2
20 14L3-00741 Подушка двигателя 4
21 21L1-4006 Адаптер 1
22 11LH-90082 Кронштейн 1
22 11LQ-90101 Кронштейн 1
23 S152-04012V SCREW-TAPPING 4
24 S403-06200V Плоская шайба 3
24 S403-06200V Плоская шайба 3
24 S403-06200V Плоская шайба 1
24 S403-06200V Плоская шайба 3
25 S035-08152V Болт 3
26 S037-10302V Болт 4
27 S035-084026 Болт 1
28 S035-063526 Болт 1
29 S018-100356 Болт с шестигранной головкой (под шестигранник) 1
30 S441-100006 Шайба 1
31 S403-10200B Плоская шайба 1
6 S551-035146 вязальной проволоки 2
8 S131-052046 SCREW-W/WASHER 4
9 S035-061526 Болт 2
