- PILOT HYDRAULIC PIPING 1
PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL780-7A
PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL780-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:PILOT HYDRAULIC PIPING 1
Версия:2010.10.31 REV.10K

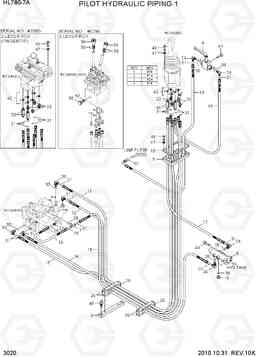

PILOT HYDRAULIC PIPING 1 HL780-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31L7-10030 | Держатель | 1 | ||
| 11 | P910-062060 | Шланг в сборе | 1 | ||
| 11 | X400-062060 | Шалнг | 1 | ||
| 12 | P910-062061 | Шланг в сборе | 1 | ||
| 12 | X400-062061 | Шалнг | 1 | ||
| 13 | P910-062071 | Шланг в сборе | 1 | ||
| 13 | X400-062071 | Шалнг | 1 | ||
| 14 | P910-062076 | Шланг в сборе | 1 | ||
| 14 | X400-062076 | Шалнг | 1 | ||
| 15 | P910-062063 | Шланг в сборе | 1 | ||
| 15 | X400-062063 | Шалнг | 1 | ||
| 16 | P910-042009 | Шланг в сборе | 1 | ||
| 16 | X400-042009 | Шалнг | 1 | ||
| 17 | P910-062026 | Шланг в сборе | 1 | ||
| 17 | X400-062026 | Шланг в сборе | 1 | ||
| 18 | P910-062011 | Шланг в сборе | 1 | ||
| 18 | P910-062010 | Шланг в сборе | 1 | ||
| 18 | X400-062010 | Шалнг | 1 | ||
| 19 | P930-062020 | Шланг в сборе | 1 | ||
| 19 | X420-062020 | Шланг в сборе | 1 | ||
| 23 | X500-120011 | Разъем | 4 | ||
| 24 | X520-110002 | Штуцер 90 orfs | 4 | ||
| 26 | 31L6-01411 | Зажим | 4 | ||
| 27 | 31LB-10230 | Разъем | 1 | ||
| 28 | 31L6-01421 | Зажим | 2 | ||
| 29 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 30 | 31LB-10240 | Штуцер 90 orfs | 2 | ||
| 31 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| 35 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 38 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 4 | 31LB-10170 | SAFETY VALVE | 1 | ||
| 41 | S179-080406 | Винт (торцевой ключ) | 2 | ||
| 42 | P391-040000 | Шайба медная | 6 | ||
| 43 | S015-060256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 44 | S015-060356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | S441-06000V | Шайба | 8 | ||
| 47 | S441-06000B | Шайба | 8 | ||
| 48 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 49 | S037-123056 | Болт | 2 | ||
| 5 | 31LH-10010 | Трубка | 1 | ||
| 50 | X511-204529 | Соединитель | 2 | ||
| 51 | 31LB-10260 | Штуцер 90-swivwl,orfs | 2 | ||
| 53 | 34L4-02330 | KNOB ASSY | 1 |
2-LEVER RCV
|
|
| 54 | 31LB-10180 | KNOB ASSY | 1 |
2-LEVER RCV
|
|
| 55 | S205-12000B | Гайка | 4 |
2-LEVER RCV
|
|
| 56 | P220-120102 | Заглушка | 1 |
2-LEVER RCV
|
|
| 57 | P391-040000 | Шайба медная | 1 |
2-LEVER RCV
|
|
| 6 | 31L6-01730 | Пластина | 1 | ||
| 7 | 31LH-10040 | TEE | 1 | ||
| 8 | P220-110103 | Заглушка | 2 | ||
| 9 | 31L7-10040 | Пластина | 1 |
