RIDE CONTROL HYDRAULIC PIPING(-#0015) фронтального погрузчика колесного Hyundai HL780-7A
RIDE CONTROL HYDRAULIC PIPING(-#0015) фронтального погрузчика колесного Hyundai HL780-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3130
Наименование:RIDE CONTROL HYDRAULIC PIPING(-#0015)
Версия:2006. 3.31 REV.6C

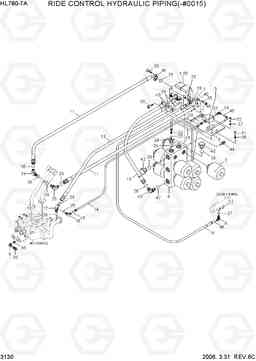

RIDE CONTROL HYDRAULIC PIPING(-#0015) HL780-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 30LH-93000 | RIDE CONTROL KIT | 1 | ||
| 1 | @ | RIDE CONTROL VALVE | 1 |
SEE 4190
|
|
| 10 | P940-164317 | Шланг в сборе | 1 | ||
| 11 | P980-164316 | Шланг в сборе | 2 | ||
| 13 | P940-162321 | Шланг в сборе | 1 | ||
| 14 | P930-042021 | Шланг в сборе | 1 | ||
| 15 | P910-042009 | Шланг в сборе | 1 | ||
| 16 | P910-062069 | Шланг в сборе | 1 | ||
| 17 | 31LH-90080 | Штуцер -90 | 1 | ||
| 18 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 19 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 2 | 34L1-02530 | Гидроаккумулятор | 12 | ||
| 20 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 21 | X530-110005 | Штуцер | 1 | ||
| 22 | X500-110001 | Разъем | 1 | ||
| 23 | X500-110013 | Разъем | 1 | ||
| 24 | 34L1-02570 | Пробка (заглушка) | 1 | ||
| 25 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 26 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 27 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 28 | S621-021001 | О кольцо | 4 | ||
| 29 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 3 | 31LB-90250 | SAFETY VALVE | 1 | ||
| 30 | 31L7-90030 | Датчик давления (переключатель, реле) | 1 |
RIDE CONTROL
|
|
| 31 | S017-16035W | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 32 | S017-08045V | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 33 | S037-10255V | Болт | 4 | ||
| 35 | S109-10030V | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 37 | S441-08000V | Шайба | 2 | ||
| 38 | S441-16000V | Шайба | 4 | ||
| 39 | P392-120000 | Шайба медная | 1 | ||
| 4 | 31L6-02390 | Корпус клапана | 1 | ||
| 40 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 42 | P220-110106 | Заглушка | 3 | ||
| 43 | X530-110020 | Штуцер | 1 | ||
| 44 | S037-12305V | Болт | 8 | ||
| 45 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 46 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 47 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | 31LH-90061 | Пластина | 1 | ||
| 6 | 31LB-90220 | ELBOW-90 SWIVLE | 1 | ||
| 7 | X520-110011 | Штуцер 90 orfs | 1 | ||
| 8 | X520-110002 | Штуцер 90 orfs | 1 | ||
| R17 | @ | RELAY-4P | 1 |
SEE 2020
|
|
| R2-10 | @ | DECAL-SHUT OFF VALVE | 1 |
SEE 8020,8021
|
|
| R24 | @ | SWITCH-RIDE CONTROL | 1 |
SEE 2010
|
|
| R6 | @ | HARNESS-RIDE CONTROL | 1 |
SEE 2040
|
