PILOT HYDRAULIC PIPING(3-SPOOL) фронтального погрузчика колесного Hyundai HL780-7A
PILOT HYDRAULIC PIPING(3-SPOOL) фронтального погрузчика колесного Hyundai HL780-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:PILOT HYDRAULIC PIPING(3-SPOOL)
Версия:2010. 7.31 REV.10G

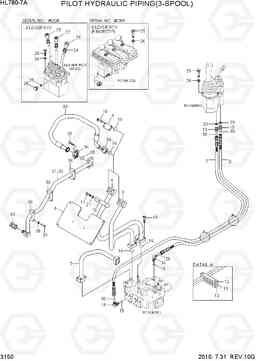

PILOT HYDRAULIC PIPING(3-SPOOL) HL780-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LH-90050 | зажим в сборе трубы | 1 | ||
| 11 | 31L6-02290 | Зажим | 2 | ||
| 12 | 31L6-02300 | Зажим | 4 | ||
| 13 | X500-120011 | Разъем | 2 | ||
| 14 | 31LB-10240 | Штуцер 90 orfs | 2 | ||
| 15 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 17 | S017-12075V | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S109-10030V | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 19 | S109-12040V | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 20 | P391-040000 | Шайба медная | 2 | ||
| 21 | S441-12000V | Шайба | 1 | ||
| 23 | 34L4-02330 | KNOB ASSY | 2 |
3-LEVER RCV
|
|
| 24 | S207-12000V | Гайка | 6 |
3-LEVER RCV
|
|
| 25 | S015-06025V | Болт с шестигранной головкой (под шестигранник) | 2 |
3-LEVER RCV
|
|
| 26 | S441-06000V | Шайба | 2 |
3-LEVER RCV
|
|
| 27 | 31LB-10180 | KNOB ASSY | 1 |
3-LEVER RCV
|
|
| 28 | P220-120102 | Заглушка | 1 |
3-LEVER RCV
|
|
| 29 | P391-040000 | Шайба медная | 1 |
3-LEVER RCV
|
|
| 3 | 31LH-90010 | Трубка | 1 | ||
| 30 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 31 | 31LH-90210 | Трубка | 1 |
EXTRA PIPING
|
|
| 32 | 31LH-90220 | Трубка | 1 |
EXTRA PIPING
|
|
| 33 | P690-204338 | Рукав высокого давления (РВД) | 2 |
EXTRA PIPING
|
|
| 34 | P173-200106 | фланец гидрокси, сплит | 4 |
EXTRA PIPING
|
|
| 35 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 |
EXTRA PIPING
|
|
| 36 | 31L7-00240 | Зажим | 6 |
EXTRA PIPING
|
|
| 37 | S017-120452 | Болт с шестигранной головкой (под шестигранник) | 12 |
EXTRA PIPING
|
|
| 38 | S441-12000B | Шайба | 12 |
EXTRA PIPING
|
|
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 |
EXTRA PIPING
|
|
| 4 | 31LH-90020 | Трубка | 1 | ||
| 40 | P290-100105 | Заглушка | 2 |
EXTRA PIPING
|
|
| 5 | 31LH-90031 | Трубка | 1 | ||
| 5 | 31LH-90032 | Трубка | 1 | ||
| 6 | 31LH-90040 | COVER WA | 1 | ||
| 7 | P910-062072 | Шланг в сборе | 1 | ||
| 7 | X400-062072 | Шалнг | 1 | ||
| 8 | P910-062060 | Шланг в сборе | 1 | ||
| 8 | X400-062060 | Шалнг | 1 | ||
| 9 | P183-201112 | фланец pluging площадь | 2 |
